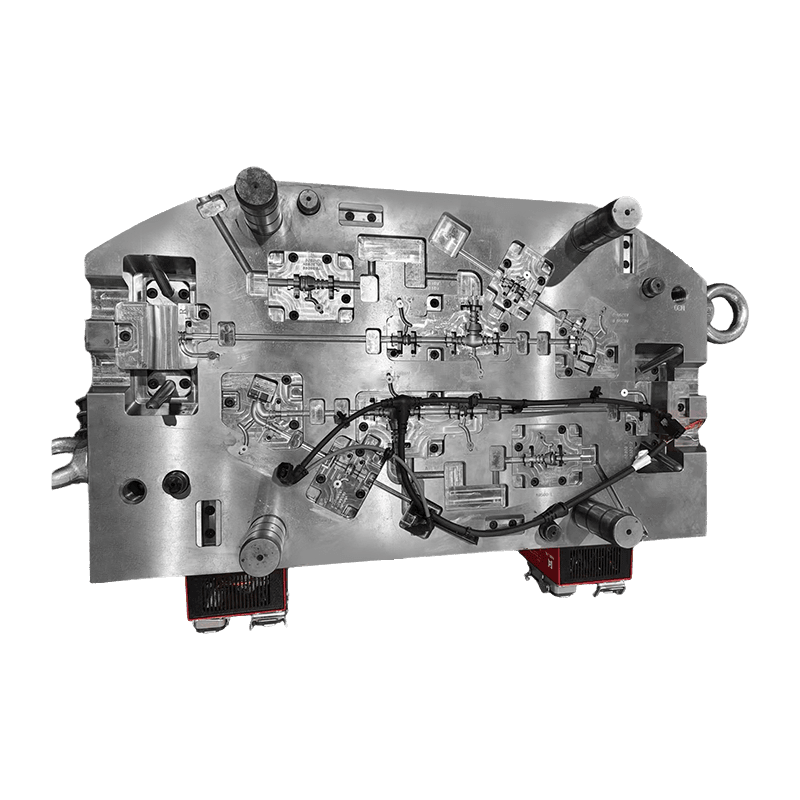

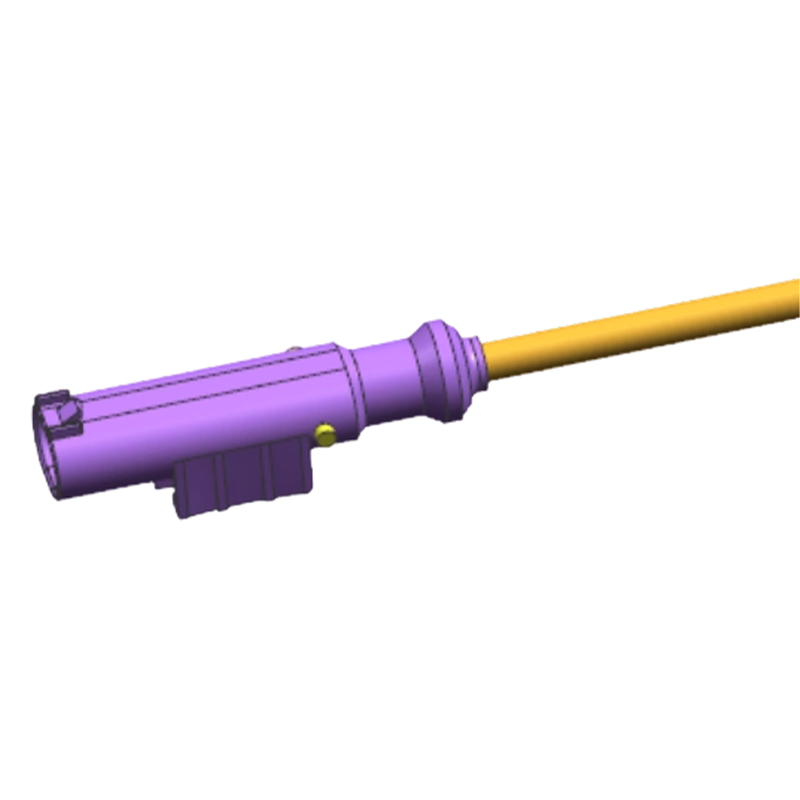

Forma wtryskowa wiązek przewodów samochodowych
Forma wtryskowa wiązek przewodów samochodowych została zaprojektowana do produkcji precyzyjnych komponentów do systemów zarządzania kablami, w tym obudów złączy, skrzynek przyłączeniowych, zacisków kablowych, elementów odciążających, przelotek i prowadnic przewodów. Ten kompleksowy system narzędzi obsługuje formowanie wkładkowe zacisków, styków i wstępnie zmontowanych podzespołów przewodów, a także procesy formowania obtryskowego dla hermetyzowanych zespołów kabli. Architektura formy obejmuje rdzenie ślizgowe, rdzenie składane i systemy gorących kanałów z precyzyjnym bramkowaniem, aby uzyskać precyzyjne wypełnienie złożonych geometrii. Wybór stali obejmuje Stavax ESR do polerowanych powierzchni ubytków i H13 z powłoką PVD zapewniającą dłuższą żywotność narzędzia. Chłodzenie wykorzystuje obwody konforemne z monitorowaniem termicznym w celu utrzymania stabilności wymiarowej. Strategie wyrzucania obejmują kołki wypychające, grzybki powietrzne i systemy ściągaczy, co umożliwia bezuszkodzeniowe demontaż skomplikowanych elementów do zarządzania drutem.
Podstawowe zalety
- Możliwość formowania wkładek dla zacisków, styków i podzespołów przewodów
- Wsparcie procesu overmoldingu i enkapsulacji
- Technologia składanego rdzenia zapewniająca wewnętrzne funkcje blokowania
- Gorący kanał z bramką punktową do precyzyjnego napełniania
- Konfiguracje wielogniazdowe (4 4 do 16 16)
- Powłoka PVD (TiAlN, CrN) na powierzchniach ścieralnych
- Chłodzenie konformalne skraca czas cyklu o 20–25%
Charakterystyka produktu
| Standard podstawy formy | DME/HASCO/FUTABA |
| Możliwość formowania wkładek | Zaciski, styki, podzespoły przewodów |
| Materiały wtryskowe | PA6, PA66, PBT, LCP, PPS, POM, TPE |
| Zakres siły mocowania | 50 – 800 ton |
| Liczba ubytków | 4 – 16 (niestandardowe) |
| Wykończenie powierzchni | SPI A1, VDI 3400, teksturowane |
| Tolerancja hermetyzacji drutu | ±0,05 mm |
| Życie pleśni | Strzały 1M – 3M |
Scenariusze zastosowań
- Obudowy złączy i elementy ustalające zacisków
- Skrzynki przyłączeniowe i obudowy listew bezpiecznikowych
- Zaciski kablowe, zaciski i prowadnice prowadzące
- Odciążenia naprężeń i dławiki kablowe
- Przelotki i elementy uszczelniające
- Obudowane zespoły wiązek przewodów
- Mocowania i mocowania do desek uprzęży
Uwagi dotyczące przetwarzania
- Temperatura formy: 80–120°C dla PA; 60–100°C dla PBT
- Temperatura topnienia: 260–300°C dla PA; 230–260°C dla PBT
- Temperatura podgrzewania wkładu: 120–180°C dla zacisków
- Profil wtrysku: powolne wypełnianie, aby zapobiec przemieszczaniu się płytki
- Ciśnienie pakowania: 50–80% ciśnienia wtrysku, czas utrzymywania 3–8 sek
- Głębokość odpowietrzenia: 0,003–0,008 mm dla elementów precyzyjnych
- Naddatek na skurcz: 0,5–1,2% dla PA; 0,3–0,8% dla LCP
