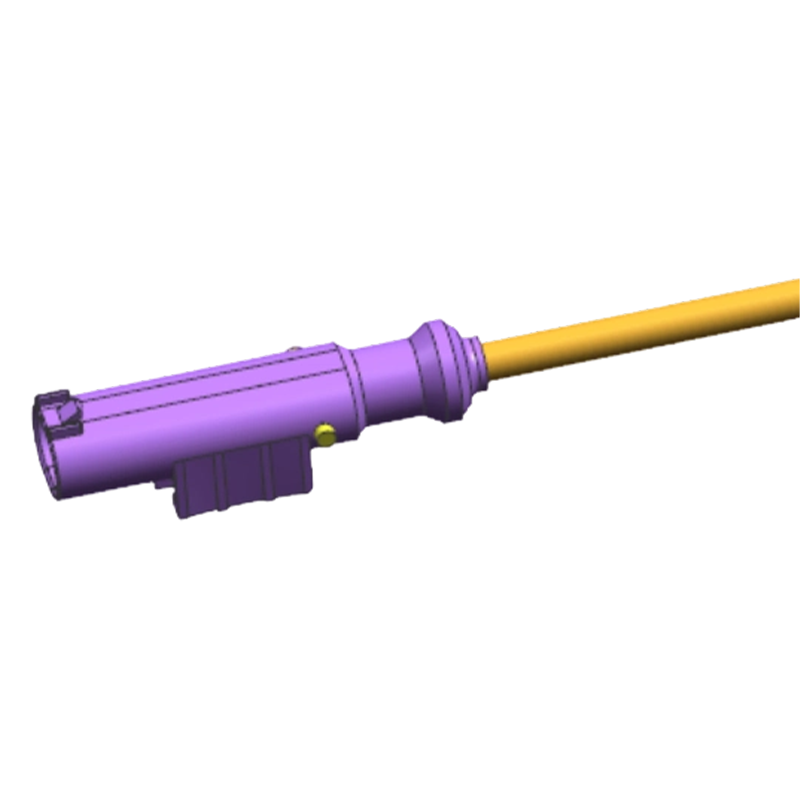

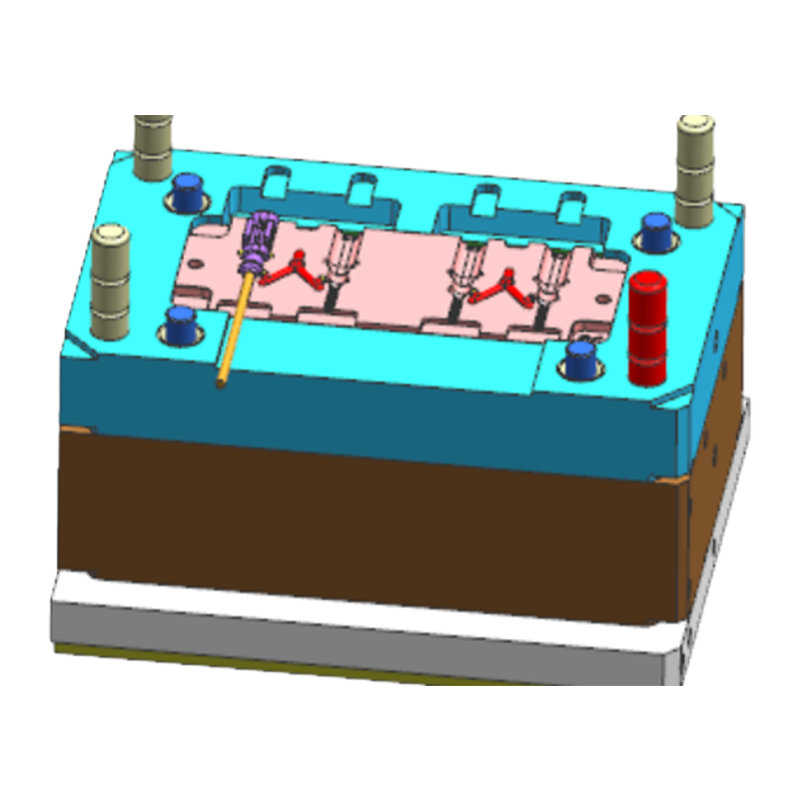

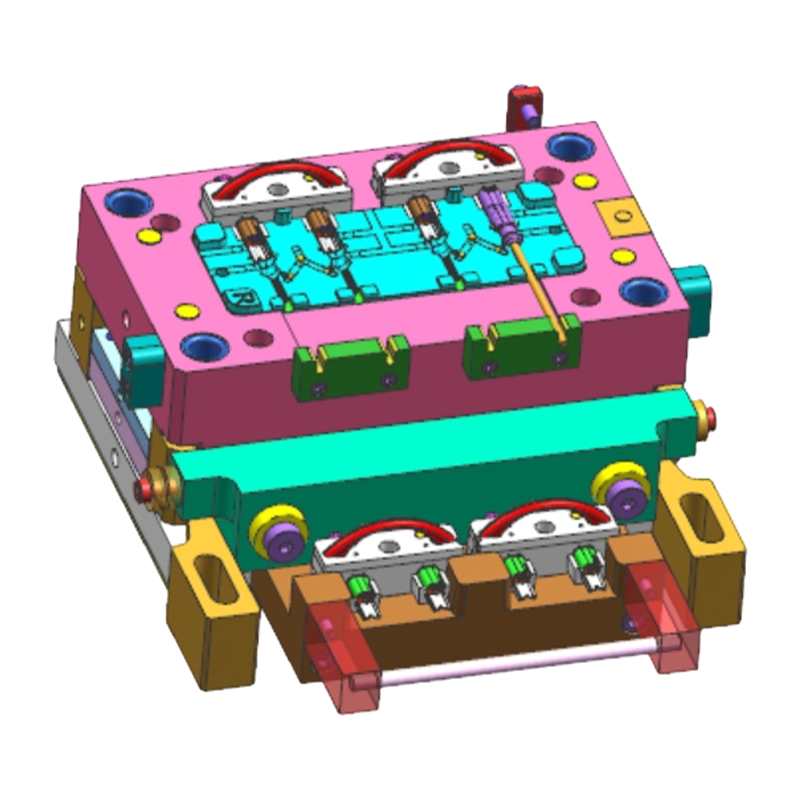

Forma wtryskowa wiązki przewodów czujnika prędkości koła

Podstawowe zalety

• Zintegrowane możliwości formowania i montażu: Wykorzystując ponad 15-letnie doświadczenie w zakresie form do tworzyw sztucznych, jednocześnie opracowujemy formy obudów złączy i procesy montażu, zapewniając stałą dokładność wymiarową złączy i siłę mocowania końcówek.
• Stabilność transmisji sygnału: Zaprojektowane ze skręconych par lub struktur ekranujących, aby skutecznie tłumić zakłócenia elektromagnetyczne (EMI), zapewniając integralność sygnału dla sygnałów czujników prędkości kół o niskim poziomie.
• Tolerancja na trudne warunki środowiskowe: Materiały wybrane na przewody i złącza działają niezawodnie w szerokim zakresie temperatur (40°C do 125°C). Konstrukcja uszczelnienia zapewnia stopień ochrony IP67 lub wyższy przed korozją powodowaną przez wodę, olej i mgłę solną.
• Zapewnienie wytrzymałości mechanicznej: Obudowy złączy są formowane wtryskowo ze wzmocnionych tworzyw konstrukcyjnych i wyposażone w solidne blokady dodatkowe (TPA) lub zintegrowane mechanizmy blokujące, które zapobiegają wyciąganiu terminali na skutek wibracji pojazdu.

Cechy produktu

• Precyzyjne formowanie złącza: Obudowy złączy są formowane przy użyciu precyzyjnych narzędzi, a tolerancje wymiarowe interfejsu współpracującego są kontrolowane w zakresie ±0,05 mm, aby zapewnić niezawodne połączenie z czujnikami i ECU.
• Zaciskanie i mocowanie terminali: Zautomatyzowany sprzęt do zaciskania ściśle kontroluje wysokość zaciskania i siłę uciągu. Siła mocowania terminala w złączach jest zgodna ze specyfikacjami USCAR2 lub specyficznymi dla klienta.
• Projekt konstrukcji uszczelniającej: Zawiera uszczelki promieniowe lub czołowe, zwykle wykonane z silikonu lub EPDM, aby zapobiec wnikaniu wilgoci i zanieczyszczeń.
• Mocowanie i ochrona uprzęży: Przewody owinięte są odporną na ścieranie taśmą lub rurkami falistymi; gumowe przelotki są stosowane w krytycznych punktach zgięcia, aby wytrzymać uderzenia kamieni i długotrwałe zmęczenie spowodowane zginaniem.
• Zgodność środowiskowa: Izolacja przewodów i materiały złączy są zgodne z dyrektywami RoHS, REACH i innymi przepisami dotyczącymi ochrony środowiska.

Aplikacje

Ten produkt jest szeroko stosowany do wykrywania prędkości kół w różnych pojazdach pasażerskich i użytkowych. Łączy przede wszystkim aktywne lub pasywne czujniki prędkości kół z modułami sterującymi ABS/ESC, odpowiednimi zarówno dla pojazdów napędzanych tradycyjnymi paliwami, jak i pojazdów o nowej energii.

Typowe problemy i rozwiązania

• Problem: Szum sygnału lub przerwa w transmisji.
  Rozwiązanie: Sprawdź ciągłość uziemienia ekranu; zoptymalizować skok skrętu drutu, aby uzyskać lepszą odporność na zakłócenia elektromagnetyczne; upewnij się, że rezystancja styku między zaciskami a stykami czujnika/ECU jest poniżej określonych limitów.
• Problem: Odłączenie złącza z powodu wibracji pojazdu.
  Rozwiązanie: Uwzględnij w projekcie złącza funkcje TPA (zapewnienie położenia terminala) lub CPA (zapewnienie położenia złącza); sprawdzić integralność formowania zatrzasków blokujących terminal.
• Problem: Twardnienie lub pękanie przewodu wiązki przewodów w niskich temperaturach.
  Rozwiązanie: Wybierz materiały przewodów przystosowane do niskich temperatur (np. 40°C); zoptymalizować grubość ścianki przewodu, aby zmniejszyć punkty koncentracji naprężeń.

Ważne uwagi

• Poprowadź wiązkę przewodów z dala od źródeł wysokiego ciepła (np. rur wydechowych) i ruchomych części; upewnij się, że zaciski mocujące są rozmieszczone w odpowiednich odstępach, aby zapobiec zwisaniu i wibracjom uprzęży.
• Podczas instalowania złącza upewnij się, że słychać „kliknięcie” mechanizmu blokującego i delikatnie pociągnij, aby potwierdzić pewne połączenie.
• Regularnie sprawdzaj zewnętrzną powłokę uprzęży pod kątem zużycia, szczególnie w miejscach przechodzących przez ostre krawędzie korpusu lub otwory.

Q: 10. Jeśli chcę opracować produkt zawierający części formowane wtryskowo, jakiego rodzaju pomocy możecie udzielić?

Możemy zapewnić pełne wsparcie, począwszy od przeglądu rozwoju produktu i projektu konstrukcyjnego, po produkcję form, formowanie wtryskowe objętościowe, drukowanie i montaż. Możemy współpracować z klientami na wczesnych etapach rozwoju produktu, aby zoptymalizować projekty pod kątem redukcji kosztów i poprawy produktywności.

Q: 9. Jaka jest polityka jakości firmy?

Firma zawsze przestrzega polityki jakości „Precyzja, wysoka wydajność, jakość kucia” i stara się zapewniać klientom wysokiej jakości usługi dzięki zaawansowanej technologii i doskonałemu zespołowi zarządzającemu.

Q: 8. Jakie są Twoje przewagi konkurencyjne w porównaniu z innymi przedsiębiorstwami zajmującymi się formami?

Nasze zalety polegają na połączeniu singapurskiej technologii precyzyjnych form, zaawansowanego sprzętu produkcyjnego (obszernie importowane maszyny CNC i wtryskarki), kompleksowego, kompleksowego procesu produkcyjnego (od projektu do montażu) oraz ścisłego systemu zarządzania jakością certyfikowanego przez IATF 16949.

Q: 6.W jakich dziedzinach znajdują zastosowanie głównie produkty firmy?

Nasze produkty znajdują szerokie zastosowanie, głównie w obszarach takich jak wnętrza samochodów, nowe stosy ładowania energii i sprzęt AGD.
