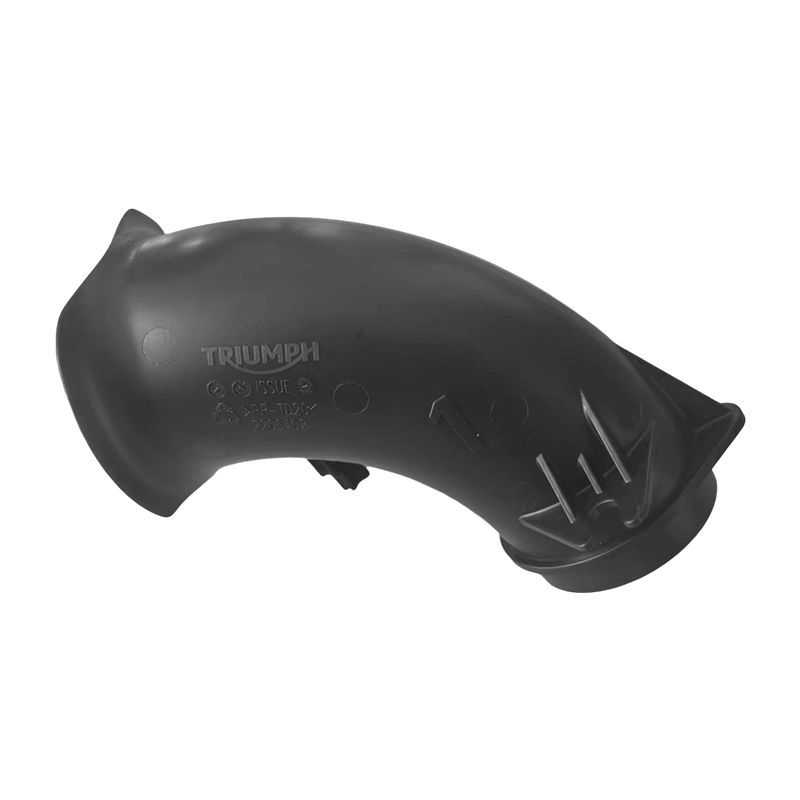

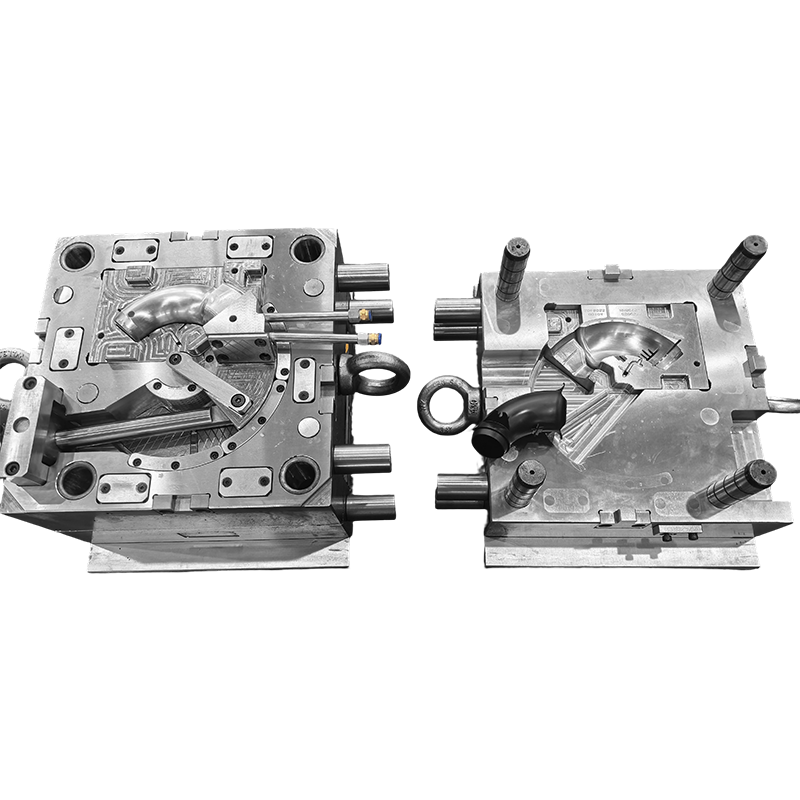

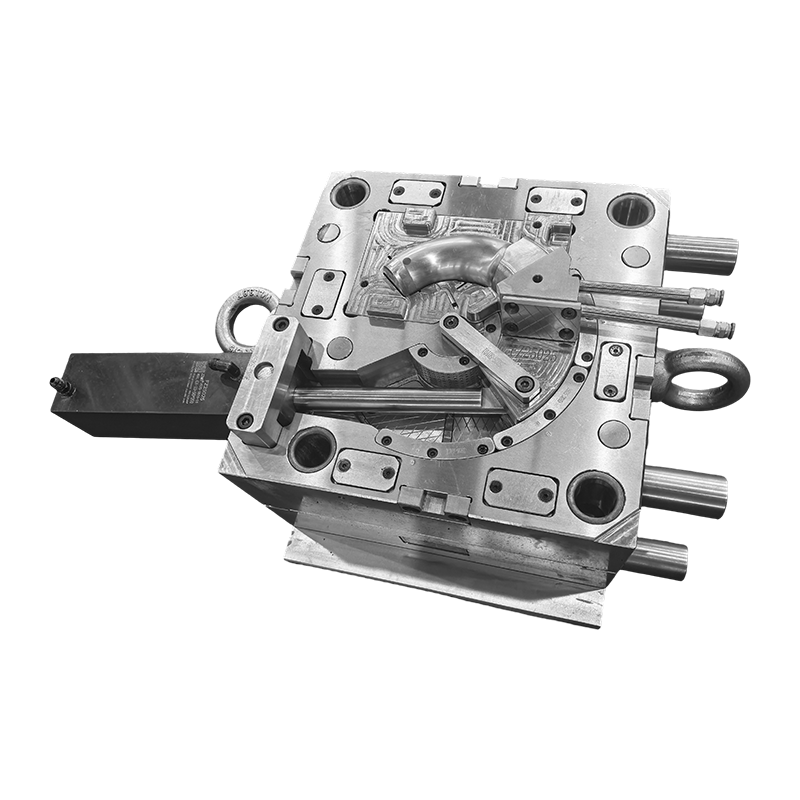

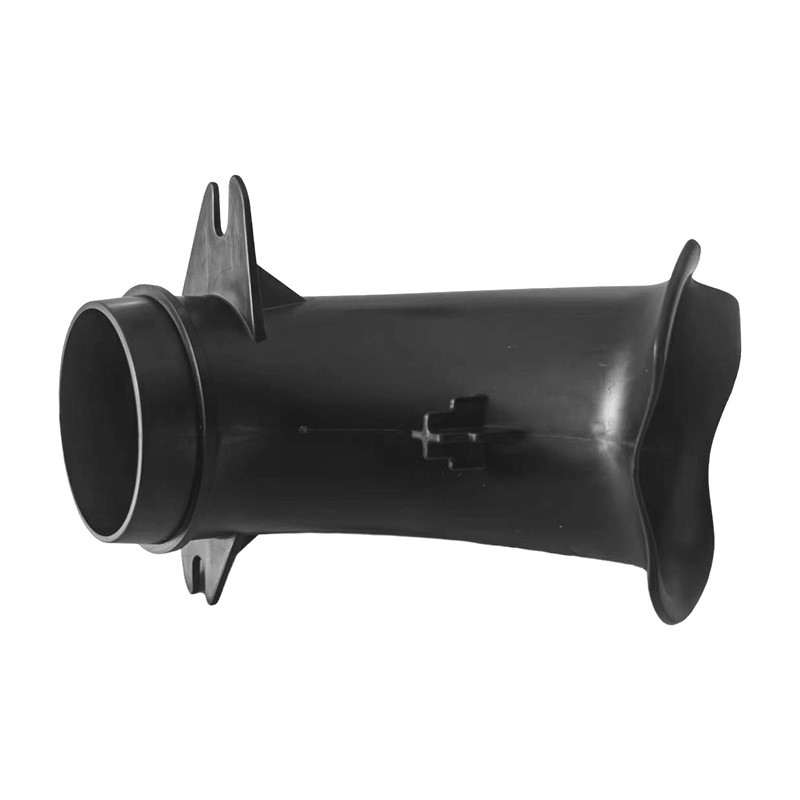

Forma wtryskowa Airbox trąbkowy

Podstawowe kompetencje

• Technologia produkcji form konstrukcji akustycznych: W przypadku kratek z siatką wlotową i komór kierujących przepływem stal formierska wykorzystuje gatunki o wysokim połysku, przetwarzane za pomocą precyzyjnej obróbki elektroerozyjnej i szlifowania, aby zapewnić określone standardy chropowatości powierzchni, z hałasem przepływu powietrza poniżej progów projektowych podczas pracy.
• Możliwość formowania złożonej struktury: wloty często zawierają zaciski, rowki uszczelniające i wielokierunkowe żebra. W formie zastosowano mechanizmy wieloślizgowe i wewnętrzne mechanizmy ciągnące rdzeń, aby zapewnić płynne wyrzucanie podcięć i dokładne wymiary montażowe dla późniejszego montażu modułu tubowego i ramy.
• Bogate procesy obróbki powierzchni: Obsługuje różne obróbki powierzchni form, w tym wytrawianie ziarna, piaskowanie matowe i miejscowe wykończenia z połyskiem, tworząc elementy wlotu o wyraźnej teksturze i płynnych liniach, które są zgodne z trendami w projektowaniu motocykli.
• Kompleksowa dostawa komponentów: poza produkcją form, możliwości obejmują spawanie i montaż tworzyw sztucznych, spawanie uszczelek wlotowych i montaż wodoodporny, aby zmniejszyć koszty zarządzania łańcuchem dostaw klienta.

Dane techniczne

• Przepuszczalność akustyczna: wykorzystuje konstrukcyjne tworzywa sztuczne o niskim oporze przepływu powietrza, z formowanymi elementami wykazującymi spadek ciśnienia akustycznego poniżej wartości projektowych w określonych zakresach częstotliwości, zapewniając jakość dźwięku klaksonu bez tłumienia.
• Stabilność wymiarowa: Naukowo rozmieszczone kanały chłodzące skutecznie kontrolują stopień skurczu podczas formowania wtryskowego, zapewniając spójność wymiarową w produkcji wielkoseryjnej i zapobiegając deformacjom wypaczonym, które pogarszają skuteczność uszczelnienia.
• Konsystencja powierzchni: Specjalnie obrobione wnęki formy wytwarzają elementy wolne od wypływów i zapadnięć, zapewniając jednolity kolor po malowaniu lub galwanizacji.
• Niezawodność wyrzutu: Kąty pochylenia formy i grubość żeber są precyzyjnie obliczane, w połączeniu z kołkiem wypychacza i systemami wyrzutu powietrza, aby zapewnić wyrzucanie struktur siatkowych bez zarysowań i deformacji.

Scenariusze zastosowań

• Motocykle uliczne: zastosowanie do wlotów powietrza klaksonu, obudów głośników i elementów prowadnic przepływu w motocyklach typu naked, motocyklach sportowych i cruiserach.
• Motocykle terenowe: Produkcja form do wodoodpornych wlotów powietrza w modelach enduro i motocrossach, przystosowanych do środowisk wibracyjnych o dużej intensywności.
• Hulajnogi: Wloty powietrza klaksonowe montowane z przodu lub z boku do modeli dojeżdżających do pracy w miastach, wspierające ziarniste powierzchnie i złożone kontury.
• Motocykle elektryczne: Układy dolotowe klaksonu ostrzegawczego do dwukołowców nowej generacji, spełniające wymagania dotyczące lekkiej konstrukcji i wodoodporności.
• Rynek wtórny motocykli: usługi w zakresie opracowywania i produkcji niestandardowych form wlotowych dla marek modyfikacyjnych.

Często zadawane pytania i rozwiązania

P1: Krótkie ujęcia lub niepełne wypełnienie kratek wlotowych motocykli po formowaniu, jak rozwiązać?
Rozwiązanie: Zwykle wynika to z niewystarczającego odpowietrzenia formy lub nadmiernych oporów przepływu powodowanych przez cienkie żebra. Podczas projektowania formy uwzględniamy rowki wentylacyjne i porowate wkładki stalowe, optymalizując przejścia grubości ścianek na skrzyżowaniach kratek; jednocześnie doradzając klientom, jak zwiększyć temperaturę stopu i ciśnienie wtrysku, aby zapewnić całkowite wypełnienie obszarów cienkościennych.
P2: Wyciek powietrza lub nietypowy hałas za zespołem klaksonu wlotowego. Co jest tego przyczyną?
Rozwiązanie: Często wiąże się to z odchyłką płaskości powierzchni uszczelniającej lub niedokładnością wymiarową zacisku. Wykorzystujemy precyzyjne szlifowanie podczas obróbki wnęki, aby zapewnić płaskość powierzchni uszczelniającej w granicach 0,05 mm, z regulowanymi strukturami wkładek do pozycji zacisków w celu ułatwienia późniejszej korekty, a także przeprowadzamy pełną kontrolę współpracujących powierzchni po formowaniu, aby zapewnić zgodność ze szczelnością montażu.
P3: Jak zapewnić żywotność i wygodę konserwacji w przypadku form eksportowanych do Europy?
Rozwiązanie: Wykorzystując 15 lat doświadczenia w eksporcie, nasze projekty form są w pełni zgodne ze standardami DME i HASCO. W systemach gorących kanałów wykorzystywane są komponenty marek międzynarodowych, do których dołączone są szczegółowe instrukcje konserwacji i listy części zamiennych. Krytyczne części eksploatacyjne, takie jak prowadnice i sworznie wypychaczy, przyjmują znormalizowane konstrukcje na potrzeby lokalnego zaopatrzenia i wymiany, zapewniając długoterminową stabilną pracę formy.

Q: 10. Jeśli chcę opracować produkt zawierający części formowane wtryskowo, jakiego rodzaju pomocy możecie udzielić?

Możemy zapewnić pełne wsparcie, począwszy od przeglądu rozwoju produktu i projektu konstrukcyjnego, po produkcję form, formowanie wtryskowe objętościowe, drukowanie i montaż. Możemy współpracować z klientami na wczesnych etapach rozwoju produktu, aby zoptymalizować projekty pod kątem redukcji kosztów i poprawy produktywności.

Q: 9. Jaka jest polityka jakości firmy?

Firma zawsze przestrzega polityki jakości „Precyzja, wysoka wydajność, jakość kucia” i stara się zapewniać klientom wysokiej jakości usługi dzięki zaawansowanej technologii i doskonałemu zespołowi zarządzającemu.

Q: 8. Jakie są Twoje przewagi konkurencyjne w porównaniu z innymi przedsiębiorstwami zajmującymi się formami?

Nasze zalety polegają na połączeniu singapurskiej technologii precyzyjnych form, zaawansowanego sprzętu produkcyjnego (obszernie importowane maszyny CNC i wtryskarki), kompleksowego, kompleksowego procesu produkcyjnego (od projektu do montażu) oraz ścisłego systemu zarządzania jakością certyfikowanego przez IATF 16949.

Q: 6.W jakich dziedzinach znajdują zastosowanie głównie produkty firmy?

Nasze produkty znajdują szerokie zastosowanie, głównie w obszarach takich jak wnętrza samochodów, nowe stosy ładowania energii i sprzęt AGD.
