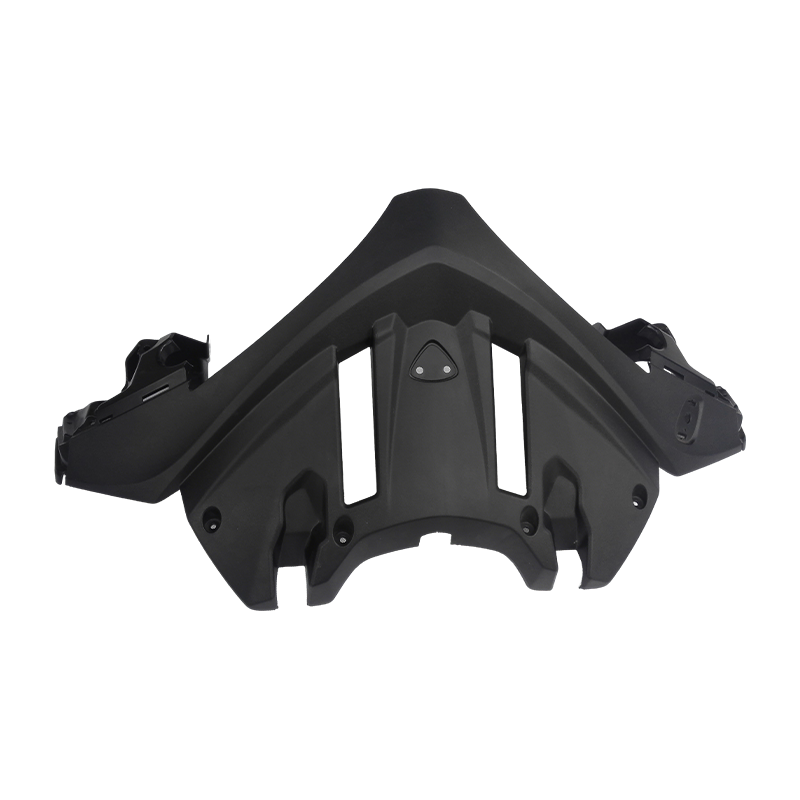

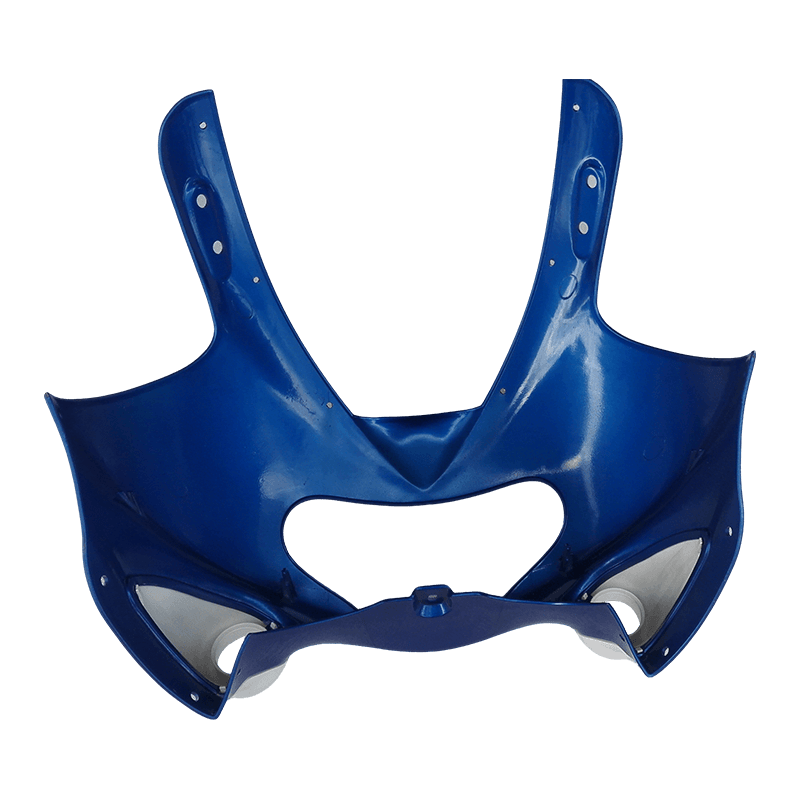

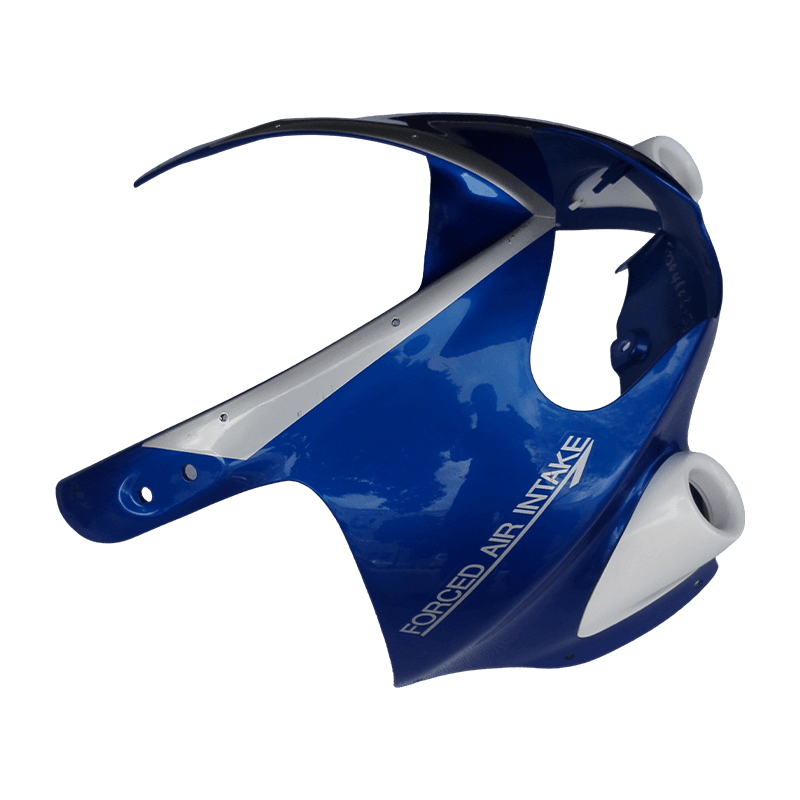

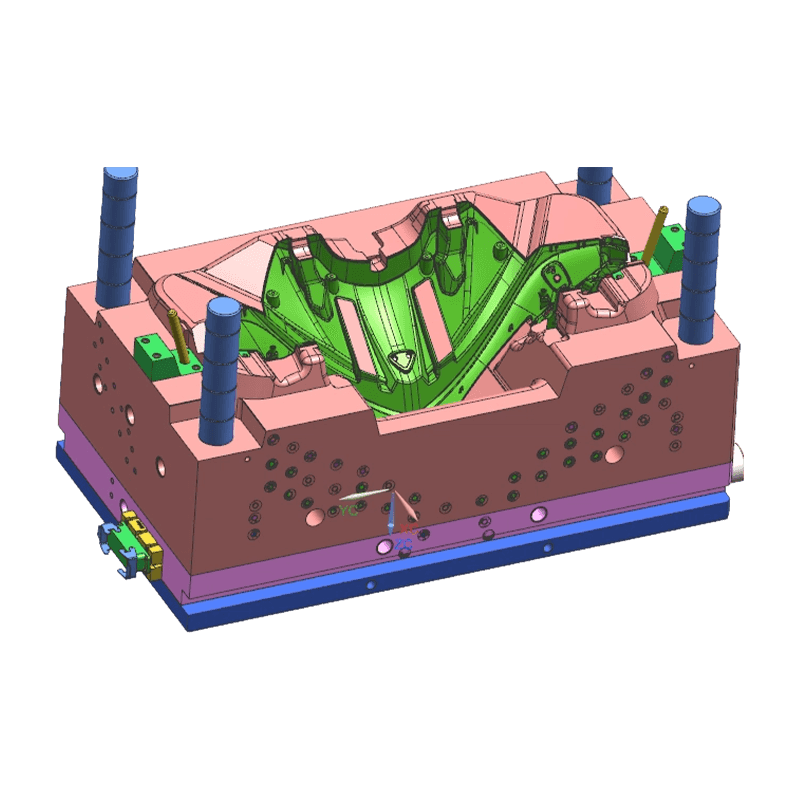

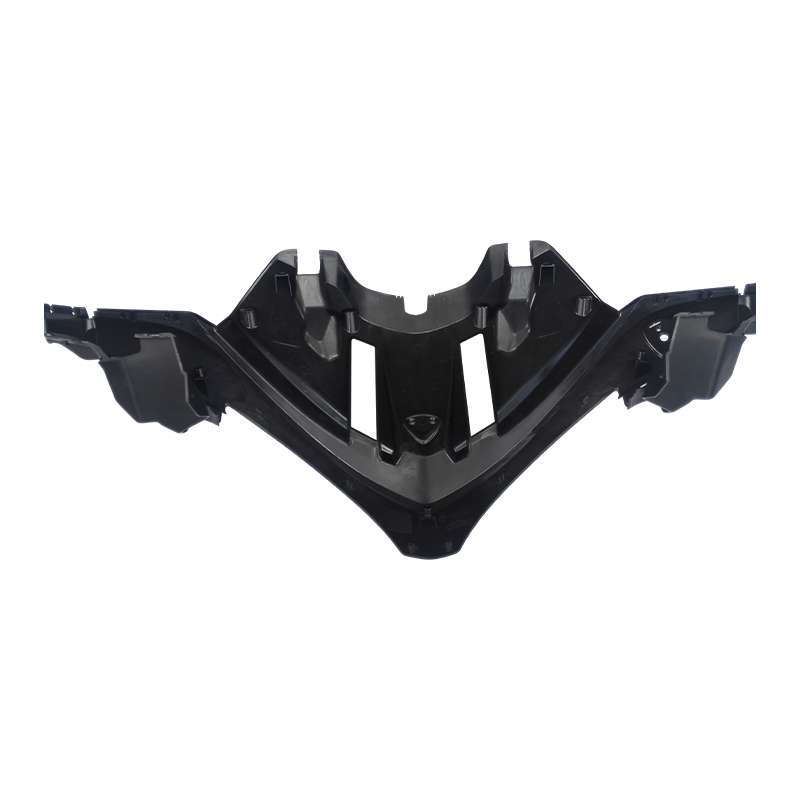

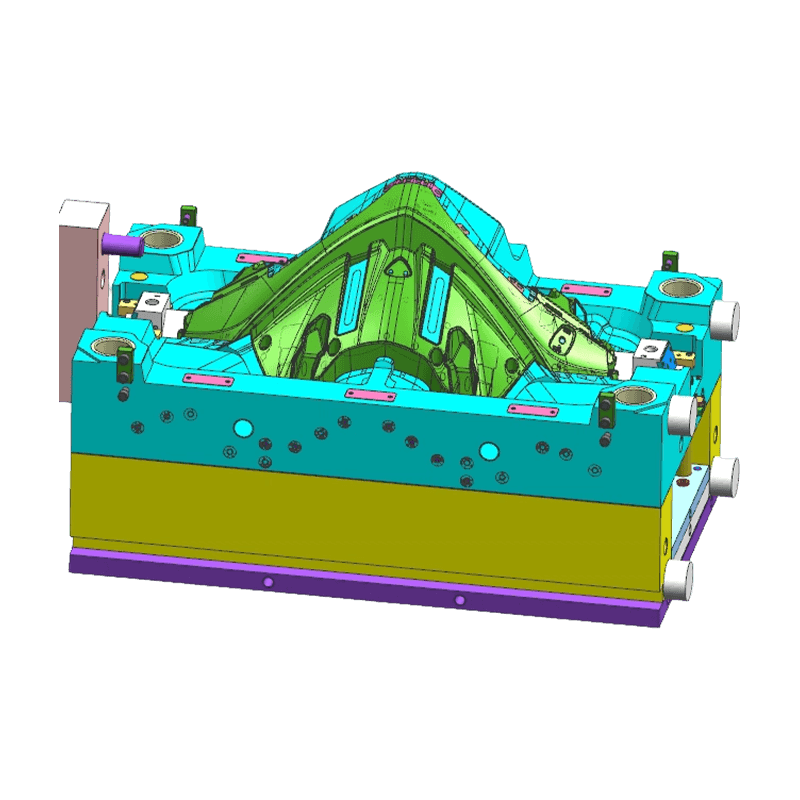

Forma wtryskowa przedniej owiewki motocykla

Podstawowe zalety

• Możliwość formowania dużych, złożonych powierzchni: Umiejętność obsługi dużych wymiarów, głębokich wgłębień i wymagań dotyczących dwóch i wielu strzałów. Precyzyjna konstrukcja linii podziału zapewnia gładkie, dopasowane linie zewnętrzne.
• Zapewnienie jakości powierzchni klasy A: Wnęki formy poddawane są wysokiemu polerowaniu lub drobnej teksturze, aby uzyskać lustrzany połysk lub jednolite ziarno, spełniając wymagania dotyczące wyglądu przednich owiewek motocykli.
• Kontrola struktury ThinWall: Układ przewężek i położenie linii spawu są optymalizowane poprzez analizę przepływu formy w celu uzyskania lekkich, cienkościennych konstrukcji przy jednoczesnym zachowaniu sztywności, zmniejszeniu zużycia materiału i czasu cyklu.
• Projekt sztywności formy: W przypadku dużych form stosuje się podstawy form o dużej wytrzymałości i pogrubione płyty, w połączeniu z wielopunktowymi systemami mocowania, aby zminimalizować ugięcie pod wysokim ciśnieniem wtrysku, zapewniając stabilność wymiarową części.

Cechy produktu

• Precyzyjny projekt linii podziału: Dokładność dopasowania linii podziału jest kontrolowana w zakresie 0,02 mm, aby zapobiec powstawaniu błysków podczas zaciskania, zapewniając gładkie, naturalne linie zewnętrzne.
• Zintegrowany projekt mechanizmu: Forma integruje suwaki, podnośniki i hydrauliczne jednostki ciągnące, tworząc złożone elementy, takie jak boczne otwory montażowe, zatrzaski i kratki wentylacyjne.
• System kontroli temperatury: Wydajne, konforemne kanały chłodzące zaprojektowano tak, aby zapewnić równomierne chłodzenie dużych części, redukując wypaczenia i naprężenia wewnętrzne.
• Zoptymalizowany system wentylacji: Precyzyjne rowki odpowietrzające są umieszczone w obszarach ostatniego napełnienia i wzdłuż linii podziału, aby zapobiec poparzeniom lub krótkim strzałom spowodowanym uwięzieniem gazu.
• Odporność na zużycie i żywotność: W krytycznych częściach ruchomych i obszarach narażonych na duże zużycie wykorzystuje się stal odporną na zużycie poddaną azotowaniu lub powlekaniu, aby zapewnić stabilność podczas długotrwałej produkcji masowej.

Aplikacje

Forma ta jest używana głównie w produkcji motocykli do produkcji przednich osłon owiewek do różnych motocykli benzynowych i elektrycznych. Ma zastosowanie do rowerów ulicznych, motocykli sportowych, cruiserów i skuterów dostarczanych producentom motocykli OEM i dostawcom poziomu 1.

Typowe problemy i rozwiązania

• Problem: Wypaczenia w dużych, cienkościennych częściach.
  Rozwiązanie: Optymalizuj lokalizację i ilość bramek poprzez analizę przepływu formy; zaprojektować chłodzenie konforemne w celu uzyskania jednolitej temperatury; wstępnie ustawiona kompensacja przeciwdeformacji w projektowaniu form.
• Problem: Widoczne linie spawów na powierzchni wyglądu.
  Rozwiązanie: Zoptymalizuj układ przewężki, aby przenieść linie spoin do obszarów niewidocznych; zwiększyć temperaturę formy lub zastosować sekwencyjne bramkowanie zaworów; umieść otwory wentylacyjne w miejscach linii spawania.
• Problem: Podczas wyrzucania przeciągnij znaczniki lub znaczniki kołka wypychacza na powierzchni wyglądu.
  Rozwiązanie: Zoptymalizuj kąty pochylenia; wypolerować lub pokryć głębokie powierzchnie ubytków; zoptymalizuj układ systemu wyrzutnika i zwiększ obszar wyrzutu.

Ważne uwagi

• Przed zaprojektowaniem formy dostarcz kompletne dane 3D owiewki przedniej motocykla i wymagań dotyczących powierzchni klasy A, jasno określając położenie linii podziału i obszary wyglądu.
• Określ dokładnie gatunek tworzywa sztucznego i dodatki (np. stabilizatory UV, zawartość włókna szklanego) w celu ustalenia skurczu i oceny doboru stali.
• Podczas transportu i przechowywania dużych form należy używać dedykowanych stojaków podporowych, aby zapobiec nierównomiernemu naciskowi na stopy formy, co mogłoby spowodować deformację płyty.
• Regularnie sprawdzaj system kontroli temperatury gorącego kanału i uszczelnienie hydraulicznych/pneumatycznych jednostek przeciągających, aby zapewnić prawidłowe działanie.
