Forma wtryskowa do elementów plastikowych wnętrz samochodowych
Forma wtryskowa do plastikowych elementów wyposażenia wnętrz samochodów to kompleksowe rozwiązanie narzędziowe przeznaczone do produkcji szerokiej gamy części wewnętrznych, w tym paneli wykończeniowych, ramek, obudów, wsporników i komponentów funkcjonalnych. Ten system form łączy w sobie zaawansowane funkcje, takie jak kolektory gorącokanałowe, wyrzut kierowany, precyzyjne mechanizmy przesuwne i konforemne obwody chłodzenia. Oprzyrządowanie obsługuje wiele gatunków materiałów, w tym PC, ABS, PC/ABS, PP, POM i PA6. Wybór stali obejmuje gatunki P20 i H13 z obróbką powierzchniową, w tym azotowaniem i powłokami PVD. Konstrukcja obejmuje identyfikację wnęki, wkładki odporne na zużycie i systemy monitorowania termicznego, aby zapewnić stałą jakość części w długich seriach produkcyjnych. Strategie wyrzucania obejmują sworznie wypychaczy, grzybki powietrzne i płyty zdzierające, co pozwala na bezproblemowe wyjmowanie z formy skomplikowanych geometrii.
Podstawowe zalety
- Wszechstronna kompatybilność materiałowa (PC, ABS, PC/ABS, PP, POM, PA6)
- System gorących kanałów z indywidualną regulacją temperatury strefy
- Wyrzut kierowany z tulejami odpornymi na zużycie
- Chłodzenie konformalne z monitorowaniem termicznym
- Wymienne wkładki zapewniają elastyczność projektowania
- Powłoka PVD (TiAlN) na powierzchniach narażonych na zużycie
- Dostępne konfiguracje od jednej do 16 wnęk
Charakterystyka produktu
| Standard podstawy formy | DME / HASCO / FUTABA (konfigurowalny) |
| Kompatybilność materiału wtryskowego | PC, ABS, PC/ABS, PP, POM, PA6 |
| Zakres siły mocowania | 150 – 2500 ton |
| Liczba ubytków | 1 – 16 (niestandardowe) |
| Wykończenie powierzchni | SPI A1, VDI 3400, teksturowana, matowa |
| System wyrzutowy | Kołki, grzybki powietrzne, płyta ściągająca |
| Środek chłodzący | Woda/olej z obwodami konforemnymi |
| Żywotność formy (cykl konserwacji) | 800 tys. – 2 mln zdjęć w zależności od materiału |
Scenariusze zastosowań

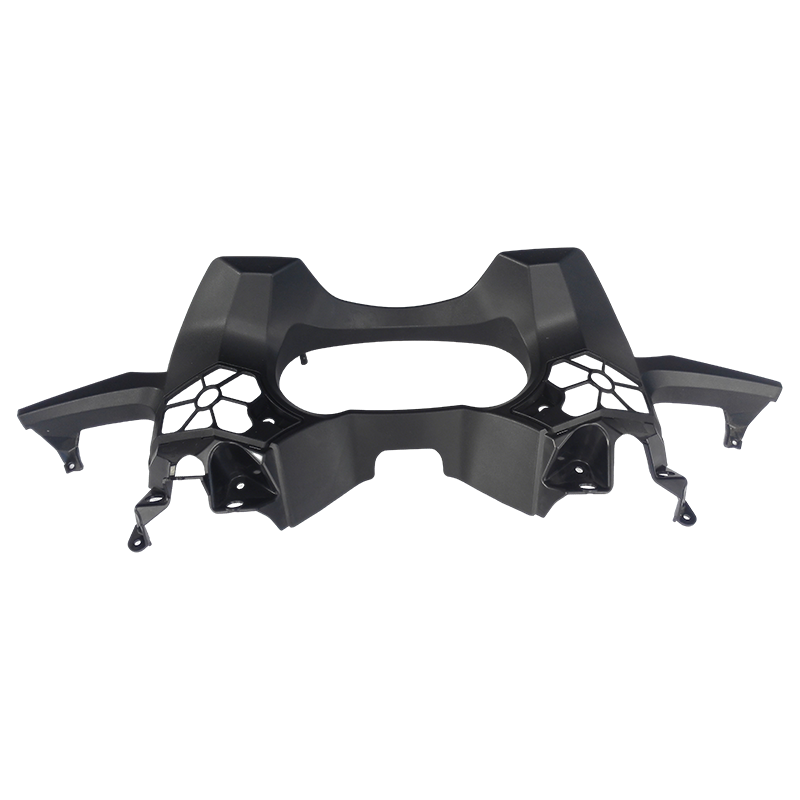

- Wykończenie tablicy przyrządów i obramowanie zestawu wskaźników
- Wstawki w panelach drzwiowych i podstawy podłokietników
- Elementy konsoli środkowej i schowki
- Żaluzje wentylacyjne HVAC i obudowy rejestrów
- Panele przełączników i obudowy modułów sterujących
- Ramki wyświetlaczy i obramowania systemów informacyjno-rozrywkowych
- Ramki oświetleniowe i prowadnice światła otoczenia
- Klipsy mocujące i wsporniki montażowe
Uwagi dotyczące przetwarzania
- Temperatura formy: 40–80°C w zależności od gatunku materiału
- Profil wtrysku: oddzielone napełnianie z wielostopniową kontrolą
- Ciśnienie pakowania: 40–70% ciśnienia wtrysku, czas utrzymywania 2–8 sek
- Głębokość odpowietrzania: 0,010–0,030 mm w zależności od lepkości materiału
- Naddatek na skurcz: 0,3–1,8% w zależności od doboru materiału
- Konstrukcja bramy: wachlarzowa, krawędziowa lub punktowa w oparciu o geometrię
- Chłodzenie: obwody konforemne z kanałami o średnicy 6–12 mm
