Jakie są kluczowe kwestie projektowe w przypadku słabo widocznej linii spawu na formowanych wtryskowo częściach wnętrza samochodu?
Linia spawu (lub linia dziania) tworzy się, gdy podczas wypełniania wnęki spotykają się dwa fronty stopu, tworząc widoczną linię i potencjalny mechaniczny słaby punkt. W przypadku części wewnętrznych samochodów z powierzchniami klasy A (np. paneli drzwi, wykończenia tablicy rozdzielczej, schowków przednich) linie spawów muszą być zminimalizowane lub uczynione niewidocznymi, aby spełnić wymagania estetyczne i wymagania klienta.
1. Kluczowe rozważania projektowe dotyczące słabo widocznych linii spoin
| Rozpatrzenie | Strategia projektowania | Typowy parametr/efekt | Aplikacja w Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Lokalizacja i numer bramy | Ustaw przewężkę(y), aby przesunąć linie spawania do niewidocznych lub narażonych na niskie naprężenia obszarów (np. żeber, narożników lub powierzchni objętych montażem). Użyj sekwencyjnego bramkowania zaworów, aby wyeliminować linie spawalnicze. | Pojedyncza brama: uniknięto linii spawania. Podwójne przegrody: linia spawania przesuwa się do krawędzi lub ukrytej powierzchni. Opóźnienie sekwencji zasuw zaworu: 0,1–0,5 s. | Zastosowany na formach paneli drzwi brytyjskiego Land Rovera, redukując widoczne linie spawów o 90%. |
| Temperatura topnienia i temperatura formy | Zwiększ temperaturę stopu, aby poprawić stopienie frontu przepływu. Stosować wysoką temperaturę formy (za pomocą ogrzewania olejowego lub elektrycznego) w pobliżu strefy spawania, aby opóźnić zamarzanie skóry. | Dla PC/ABS: stop 260–280°C, forma 80–100°C. Dla PP EPDM-T20: stopienie 220–240°C, forma 50–70°C. | Wdrożony w poszyciu tablicy przyrządów dla SAIC, osiągający wytrzymałość linii spoiny > 85% materiału podstawowego. |

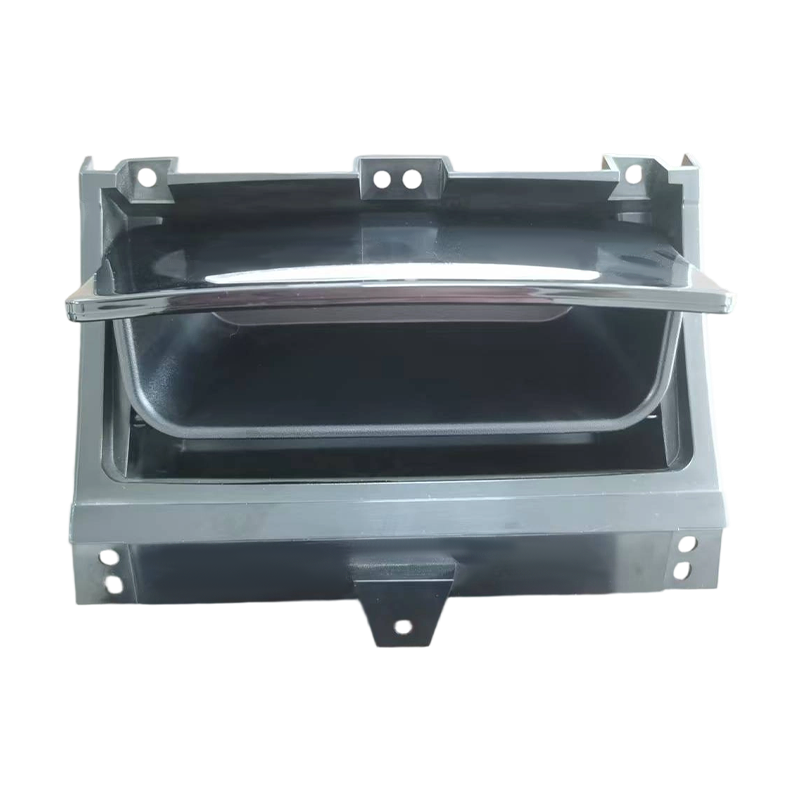

| Projekt wentylacji | Dodaj głębokie odpowietrzenie (głębokość 0,02–0,04 mm) w miejscu linii spawania, aby umożliwić ucieczkę uwięzionego powietrza i substancji lotnych, poprawiając stopienie. | Długość szczeliny wentylacyjnej 3–5 mm, następnie kanał odciążający o głębokości 0,5–1,0 mm. Opcjonalne wspomaganie odsysania w obszarach krytycznych. | Stosowany w formach komór rękawicowych firmy Changan, eliminujący ślady przypaleń i zmniejszający widoczność linii spawu o 70%. |
| Prędkość czołowa przepływu stopu | Użyj profilowanie wtrysku : mniejsza prędkość tuż przed utworzeniem linii spawania, aby umożliwić ucieczkę powietrza, a następnie większa prędkość, aby wymusić stopienie. | Typowy profil: 80% prędkości dla pierwszych 95% wypełnienia, następnie 60% prędkości dla 3%, następnie 100% dla końcowych 2%. | Standardowa praktyka dotycząca wszystkich widocznych form wewnętrznych samochodów w Fanze T&M (Jiashan) Co., Ltd. |

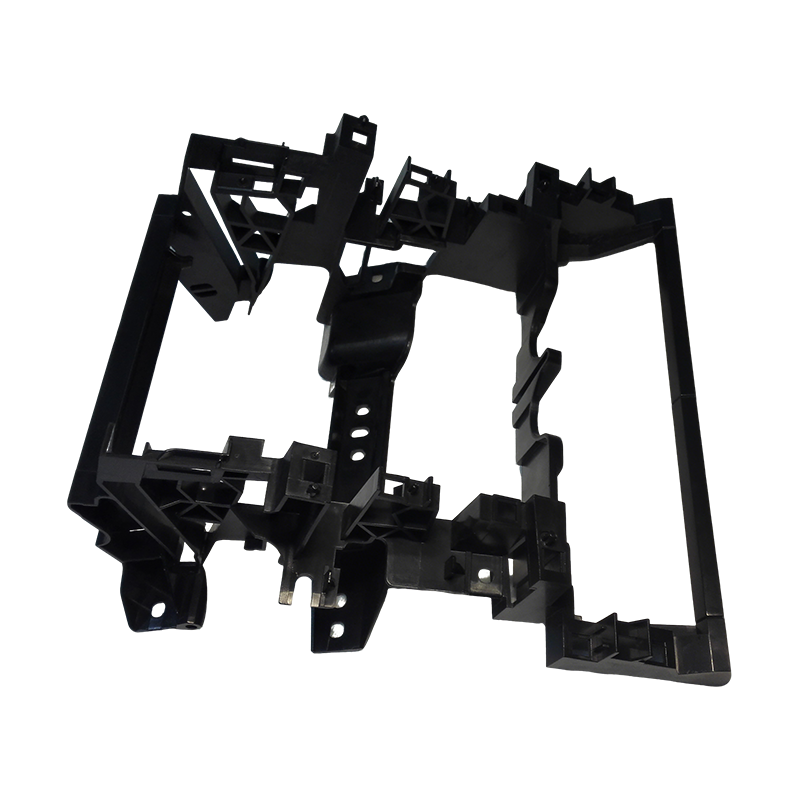

| Przejście grubości ścianki części | Unikaj gwałtownych zmian grubości w pobliżu linii spoiny. Stosuj stopniowe przejście (≤30% zmiany grubości na 10 mm długości), aby zapobiec wahaniom przepływu. | Stosunek gruby/cienki ≤1,5:1. Promień przejścia ≥3 mm. | Zaprojektowane do ramek stosów wsadowych (PC/ASA) dla ABB, nie uzyskując widocznych linii spawu w padającym świetle. |
2. Typowe parametry materiałów do wnętrz samochodowych o niskiej linii spawu
| Materiał | Zakres temperatury topnienia (°C) | Zakres temperatury formy (°C) | Zalecana głębokość otworu wentylacyjnego (mm) | Zmniejszenie widoczności linii spawu |
|---|---|---|---|---|
| PC/ABS (np. Bayblend T65) | 260–280 | 80–100 | 0,02–0,03 | Do 80% (z bramką zaworową) |
| PP EPDM-T20 (np. Hifax) | 220–240 | 50–70 | 0,03–0,04 | 60–75% |
| ABS (np. LG ABS HF380) | 230–250 | 60–80 | 0,02–0,04 | 50–65% |
| PMMA ASA (np. SABIC Cycoloy) | 250–270 | 70–90 | 0,02–0,03 | 85% (bardzo krytyczne w przypadku powierzchni o wysokim połysku) |
Uwaga: Wartości są typowe dla wewnętrznych części samochodowych o wymaganiach dotyczących powierzchni klasy A, w oparciu o możliwości procesowe IATF16949 i japońskie/niemieckie wtryskarki stosowane w Fanze T&M (Jiashan) Co., Ltd.
3. Często zadawane pytania
Często zadawane pytania 1: Czy można całkowicie wyeliminować linie spawów na częściach wnętrza samochodu? Co poleca Fanze T&M (Jiashan) Co., Ltd.?

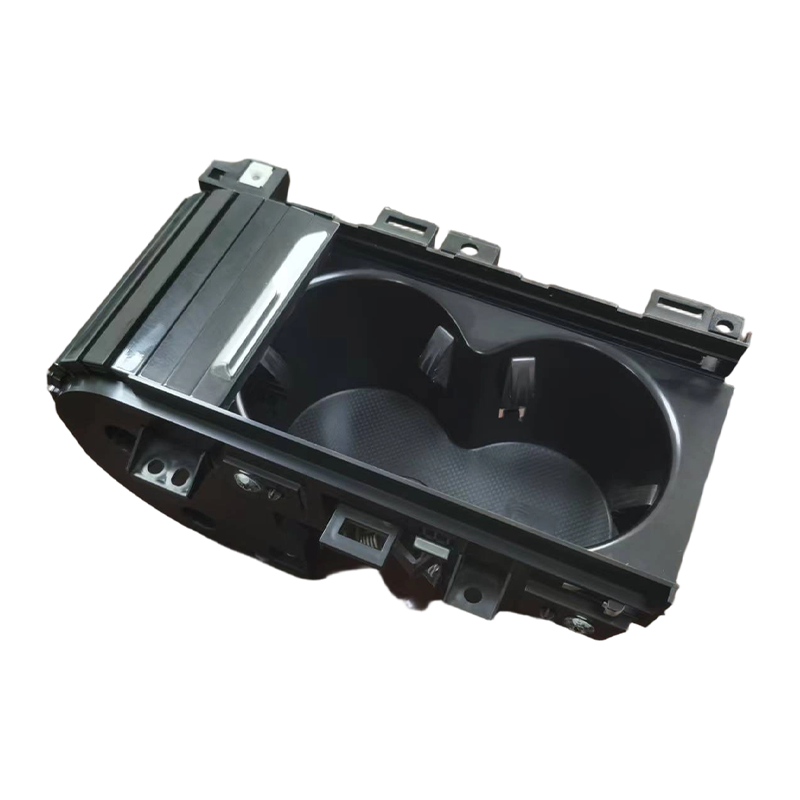

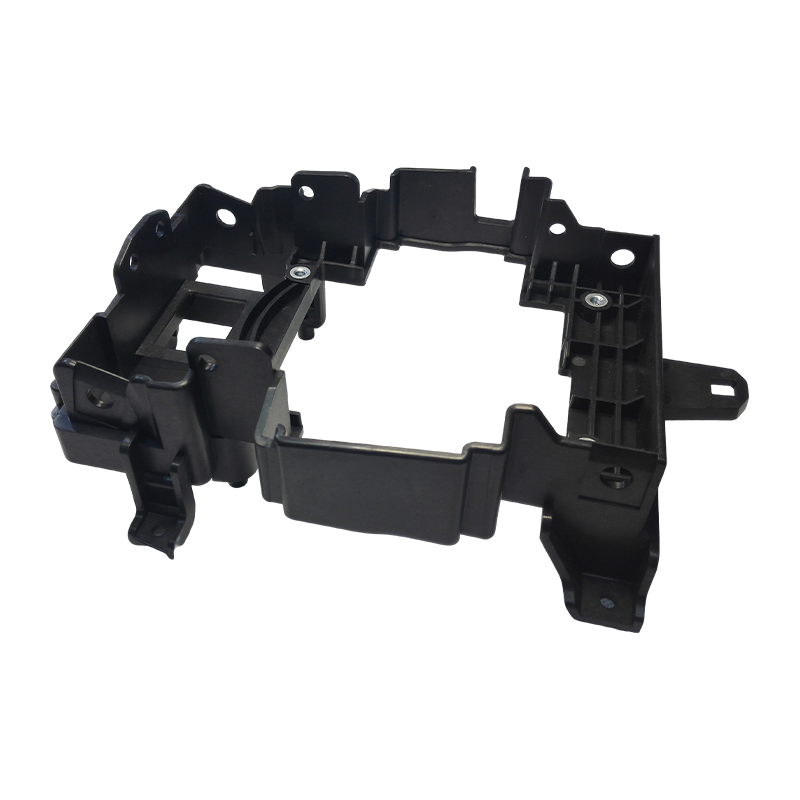

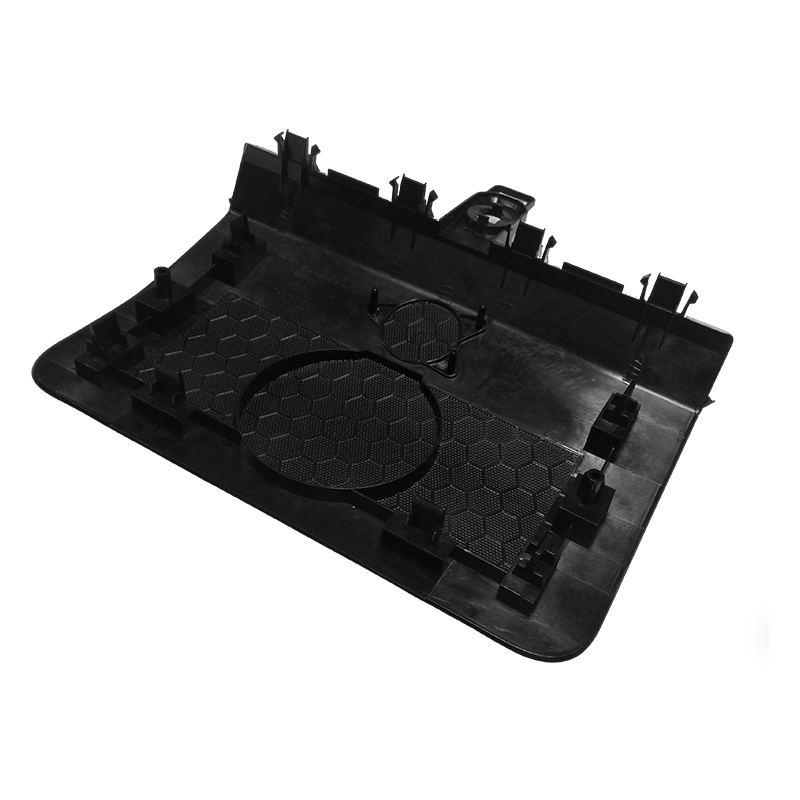

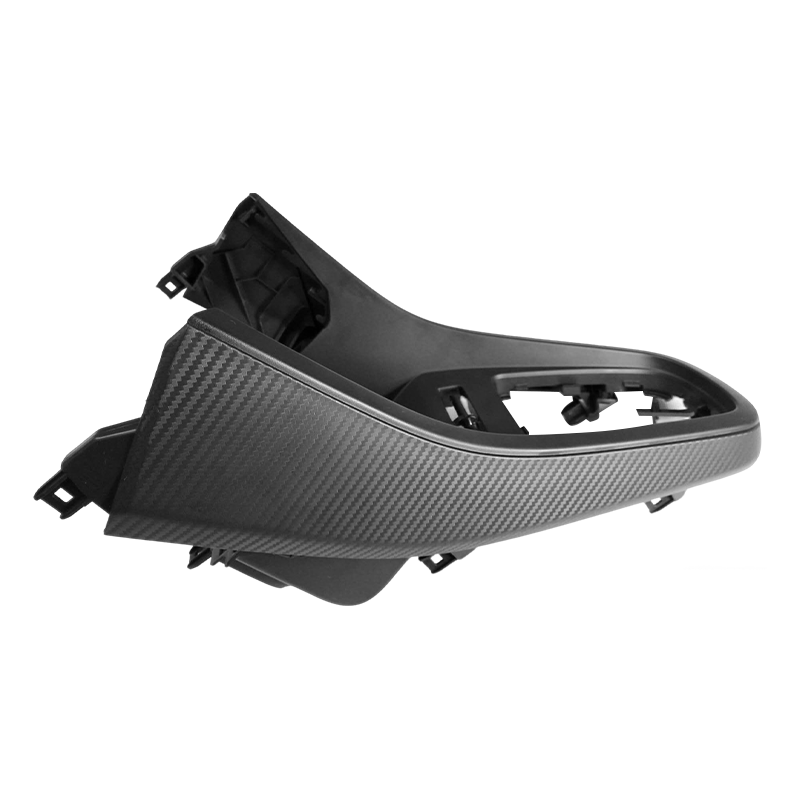

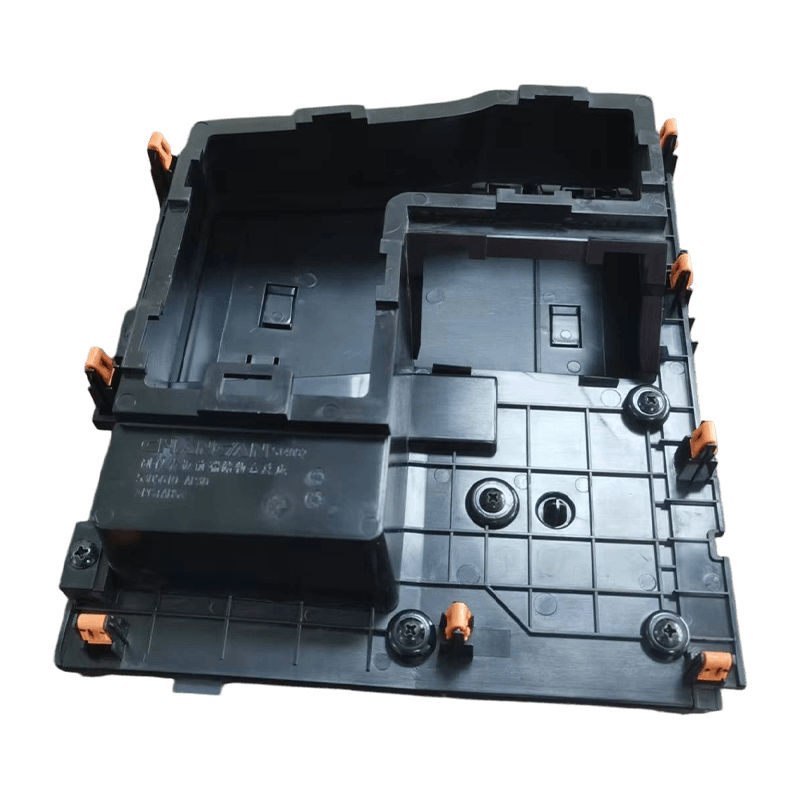

O: Całkowite wyeliminowanie jest możliwe tylko w przypadku konstrukcji z pojedynczą bramką, co może nie być wykonalne w przypadku dużych lub złożonych części. W przypadku większości zastosowań we wnętrzach samochodów celem jest renderowanie linii spoin słabo widoczne (niewidoczne w świetle padającym lub gołym okiem). Fanze T&M (Jiashan) Co., Ltd. zaleca kombinację sekwencjonowanie zasuw zaworowych, wysoka temperatura formy i zoptymalizowane odpowietrzanie . Aby uzyskać najlepsze wyniki, firma oferuje Forma wtryskowa plastikowych części wnętrza samochodu rozwiązania obejmujące analizę przepływu formy w celu przewidywania i zmiany położenia linii spawu przed cięciem stali.
Często zadawane pytania 2: Czy wytrzymałość linii spawu ma związek z widocznością? W jaki sposób Fanze T&M (Jiashan) Co., Ltd. zapewnia zarówno wytrzymałość, jak i wygląd?
O: Tak. Bardziej widoczna linia spoiny zwykle wskazuje na słabe stopienie, co zmniejsza wytrzymałość mechaniczną (do 30–80% materiału podstawowego). Fanze T&M (Jiashan) Co., Ltd. wykorzystuje następujące elementy, aby osiągnąć zarówno niską widoczność, jak i wysoką wytrzymałość:
- Profilowanie wtrysku (wolno-szybko-wolno), aby poprawić wzajemną dyfuzję molekularną.
- Gorący kanał z zasuwami zaworowymi do kontroli kąta zbieżności czoła przepływu (docelowo >120°).

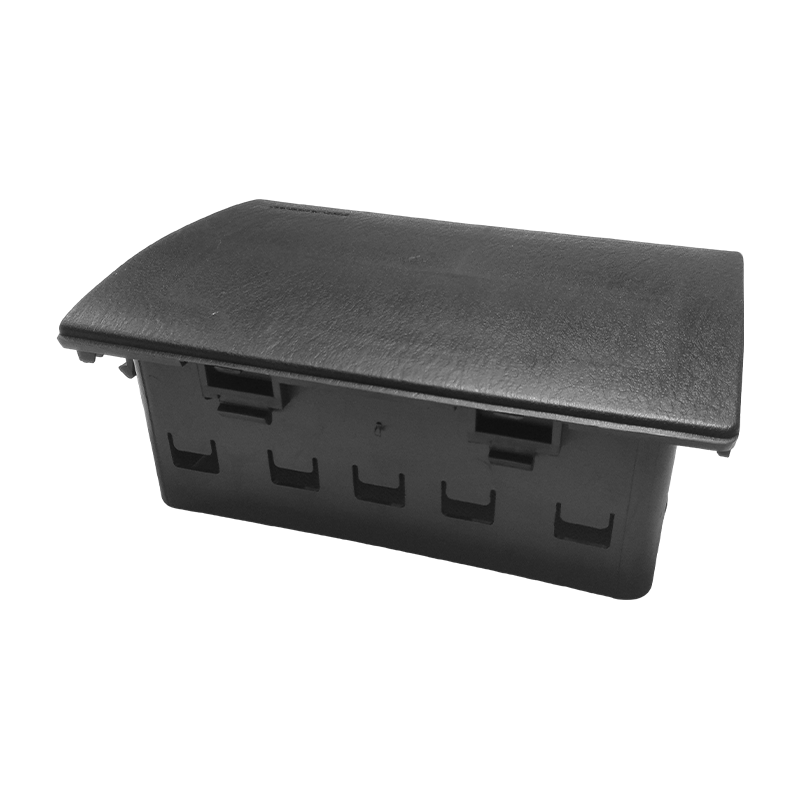

- Odpowietrzanie próżniowe do krytycznych części wewnętrznych wpływających na bezpieczeństwo (np. osłon poduszek powietrznych).
Firma z sukcesem dostarczyła takie rozwiązania do brytyjskich motocykli Land Rover i Triumph, spełniając zarówno standardy PV1200 (cykl termiczny), jak i kontrolę wizualną.
FAQ 3: Jakie doświadczenie ma Fanze T&M (Jiashan) Co., Ltd. w zakresie form do wnętrz samochodów, specjalnie do projektowania o małych liniach spawu?
O: Firma Fanze T&M (Jiashan) Co., Ltd. została założona w 2005 roku i specjalizuje się w precyzyjnych formach wtryskowych i częściach wtryskowych. Firma przeniosła się do Guigu Park w hrabstwie Jiashan w 2016 roku, gdzie posiada zakład o powierzchni użytkowej 14 000 m² i zatrudnia około 100 pracowników. Jest właścicielem importowanych maszyn CNC, EDM, wolnoobrotowych maszyn do cięcia drutu oraz wysokowydajnych urządzeń do formowania wtryskowego z Japonii i Niemiec. Firma posiada certyfikat IATF16949. Konkretne doświadczenie obejmuje:
- Koniec 50 projektów form do wnętrz samochodów dostarczone dla SAIC, Changan i brytyjskiego Land Rovera.

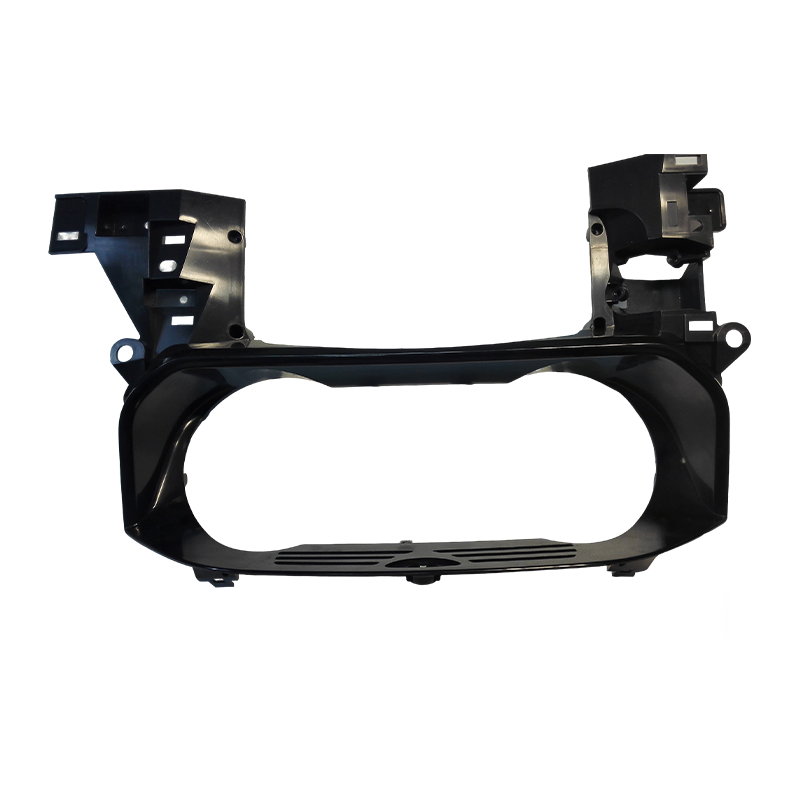

- Pomyślnie zmniejszono widoczność linii spawania Wykończenie tablicy przyrządów PP EPDM od widocznego (stopień 3) do prawie niewidocznego (stopień 1 zgodnie z ASTM D2457).
- Używany Analiza przepływu formy jako standardowa praktyka dla wszystkich części powierzchniowych klasy A.
Firma przestrzega Polityki Jakości „precyzja, wysoka wydajność, jakość odlewu” i zdobył uznanie klientów krajowych i międzynarodowych.
