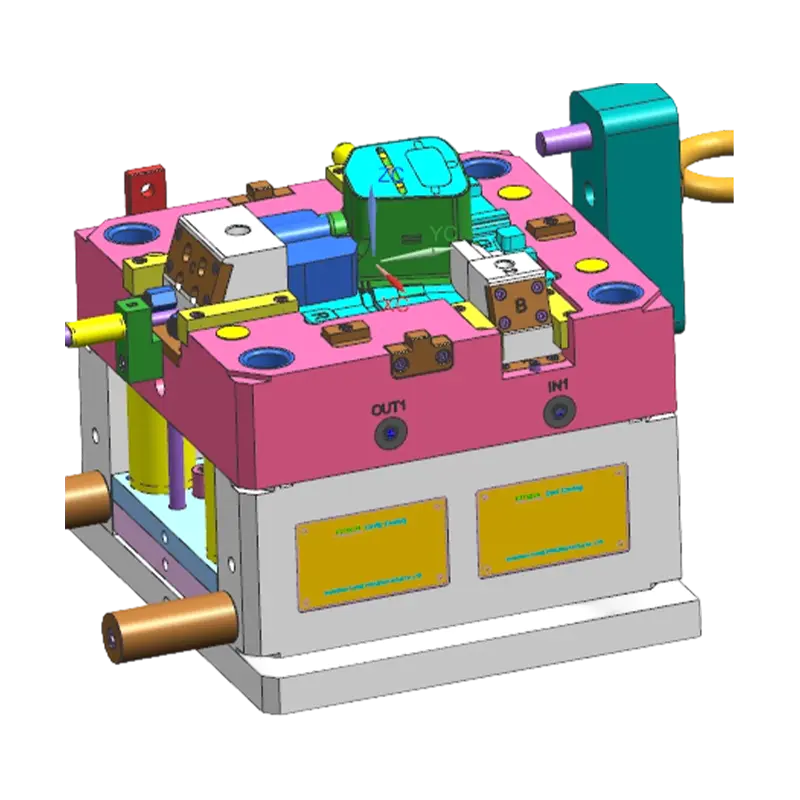

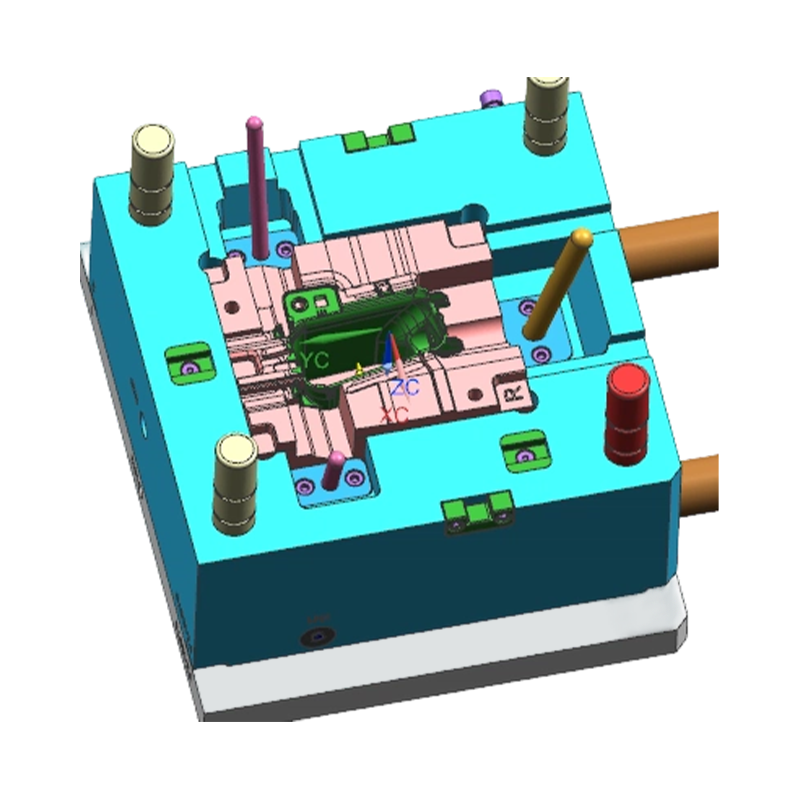

Produkt ten jest specjalistyczną formą wtryskową przeznaczoną do produkcji samochodowych zespołów wentylacyjnych. Nawiewnik zazwyczaj składa się z wielu precyzyjnych elementów z tworzywa sztucznego, takich jak łopatki, łączniki, pokrętła regulacyjne i osłona obudowy, co wymaga wielowymiarowej regulacji kierunku przepływu powietrza i precyzyjnego sterowania. Forma jest opracowywana na podstawie dostarczonych przez klienta rysunków 3D lub próbek, z wykorzystaniem technologii multislider, obrotowego ciągnięcia rdzenia i gorących kanałów w celu utworzenia delikatnych konstrukcji, takich jak wały obrotowe łopatek i szczeliny łączące. Dzięki ponad 15-letniemu doświadczeniu w eksporcie spełniamy europejskie i azjatyckie wymagania producentów OEM w zakresie trwałości form, precyzji montażu i doskonałego wykończenia powierzchni, zapewniając wymienność komponentów i spójne wrażenia operacyjne w produkcji masowej.
Dom · Produkt · Forma wtryskowa plastikowych części wnętrza samochodu · Odpowietrznik klimatyzacji samochodowej Części z tworzyw sztucznych Forma wtryskowa
Sprzedaż hurtowa Odpowietrznik klimatyzacji samochodowej Części z tworzyw sztucznych Forma wtryskowa
Odpowietrznik klimatyzacji samochodowej Części z tworzyw sztucznych Forma wtryskowa
Skontaktuj się z nami
- Możliwość precyzyjnej struktury ruchu: Umiejętność tworzenia precyzyjnych obszarów pasowania, takich jak wały obrotowe łopatek i mechanizmy łączące. Precyzyjne konstrukcje suwaków i wkładek zapewniają płynny i pozbawiony luźnych obrót po montażu.
- Precyzja dopasowania wieloskładnikowego: Krytyczne wymiary formy są utrzymywane w granicach tolerancji IT8-IT10 dla wieloczęściowych zespołów otworów wentylacyjnych, zapewniając skoordynowane synchroniczne otwieranie/zamykanie łopatek.
- Realizacja tekstury powierzchni: Wgłębienia formy mogą być wykończone o drobnej teksturze, na wysoki połysk lub na mat, aby dopasować je do wymogów stylizacji wnętrza pod względem wrażeń dotykowych i efektu wizualnego.
- Zapewnienie trwałości formy: W krytycznych obszarach formowania wykorzystuje się stal odporną na zużycie poddaną azotowaniu, aby wytrzymać ścieranie spowodowane tworzywami sztucznymi (zwłaszcza materiałami wzmocnionymi włóknem szklanym) podczas długotrwałej produkcji.
- Precyzyjne mechanizmy suwakowe/podnoszące: Dokładne konstrukcje suwaków lub podnośników tworzą otwory obrotowe łopatek, zatrzaski łączące i boczne otwory w obudowie, zapewniając niezawodne i stabilne działanie.
- Możliwość formowania cienkościennego: Zoptymalizowana konstrukcja zasuwy i bilans przepływu stopu dla cienkościennych konstrukcji, takich jak łopatki i łączniki, zapewniają równomierne wypełnienie i minimalizują wypaczenia.
- Zoptymalizowany układ chłodzenia: Konforemne kanały chłodzące są projektowane w oparciu o grubość ścianki części, aby skutecznie kontrolować czas cyklu i zapewnić stabilność wymiarową.
- Wymienne elementy zużywalne: Krytyczne wkładki formujące w obszarach narażonych na duże zużycie (np. punkty obrotu łopatek, szczeliny pokręteł) są zaprojektowane tak, aby można je było odłączać, co ułatwia konserwację i zmniejsza długoterminowe koszty.

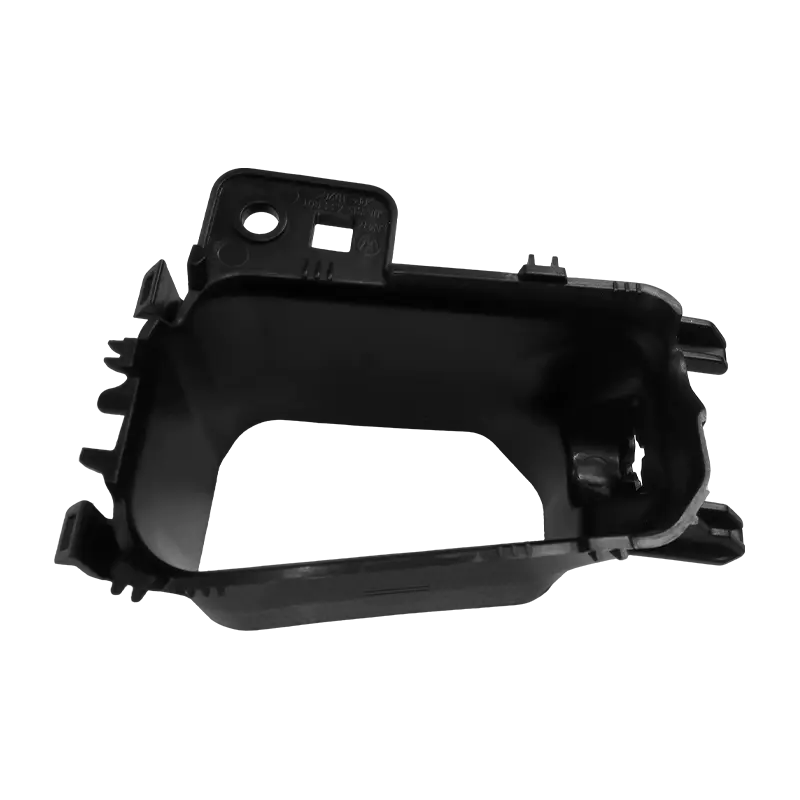

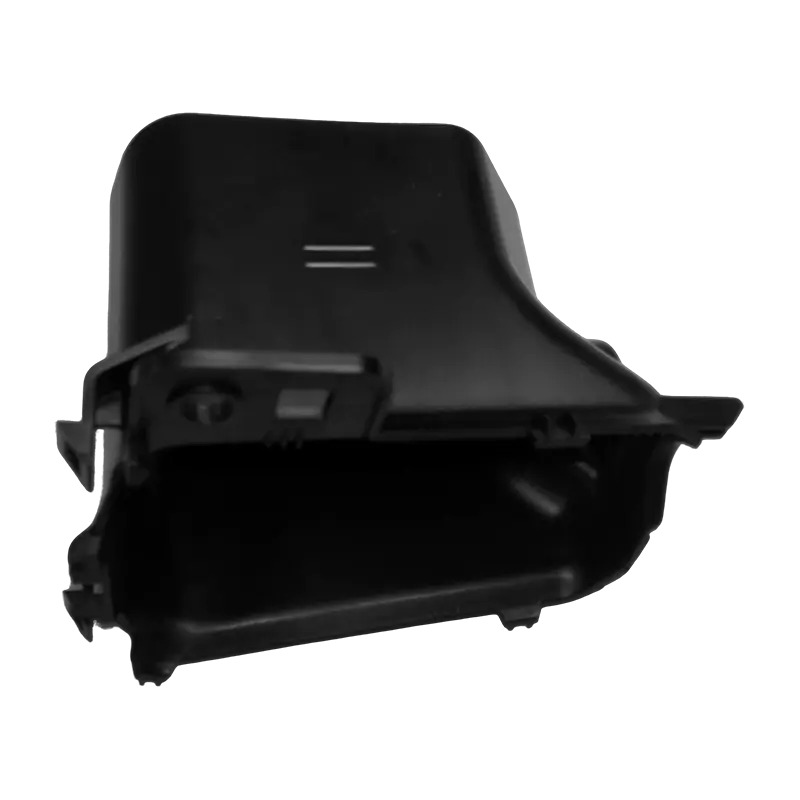

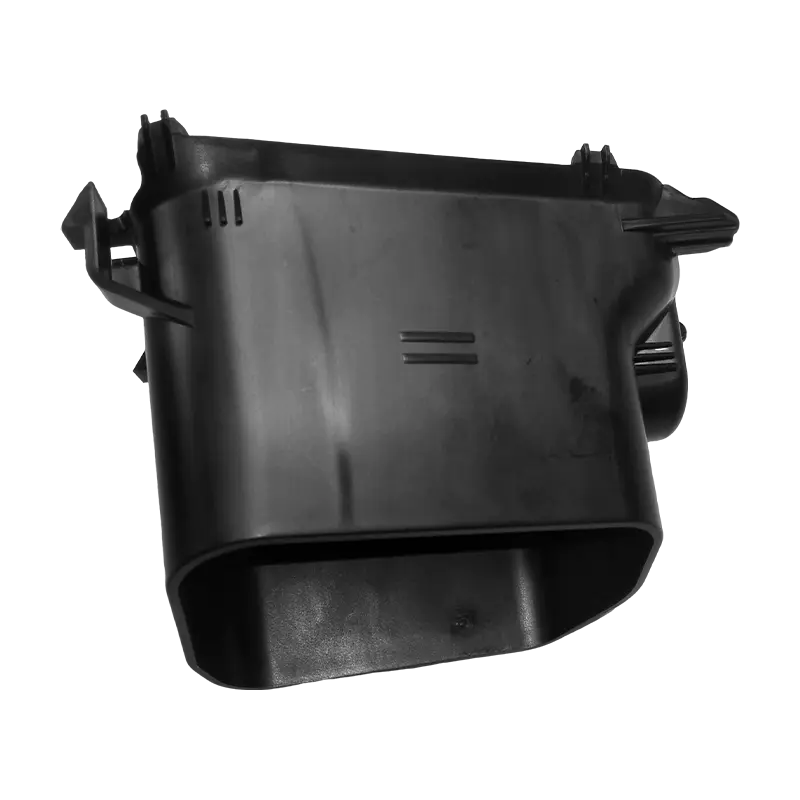

Forma ta jest używana głównie do produkcji zespołów nawiewów do wnętrz samochodów, w tym do tablicy rozdzielczej, konsoli podłogowej i tylnych obszarów pasażerskich. Ma zastosowanie do pojazdów osobowych (samochodów osobowych, SUV-ów, minivanów) i pojazdów użytkowych dostarczanych do dostawców motoryzacyjnych Tier 1 i producentów OEM.
Zoptymalizuj kąty pochylenia i równomierność polerowania powierzchni w obszarach obrotowych; sprawdź luzy pasowania suwaka, aby zapobiec wypływom/zadziorom; upewnić się, że tolerancje dopasowania obrotowego do otworu mieszczą się w specyfikacji.
Ściśle kontroluj precyzję obróbki szczelin łączących i otworów łączących łopatki; analizować odkształcenia łopatek poprzez analizę przepływu formy i wstępnie ustawione przeciwodkształcenie w projekcie formy.
Zoptymalizuj konstrukcję powierzchni ciernej w obszarach styku pokrętła z obudową; kontrolować chropowatość powierzchni i tolerancje wymiarowe, aby spełnić specyfikacje siły OEM.
- Przed zaprojektowaniem formy należy dostarczyć kompletny rysunek zespołu 3D zespołu otworu wentylacyjnego, aby potwierdzić relacje między częściami i ścieżki ruchu.
- Określ dokładnie gatunek tworzywa sztucznego i dodatki (np. zawartość włókna szklanego) w celu ustalenia skurczu i oceny doboru stali, szczególnie w przypadku materiałów wzmocnionych.
- Regularnie czyść pozostałości oleju i zanieczyszczenia z obszarów suwaka i podnośnika; sprawdź układ smarowania, aby zapewnić płynną pracę mechanizmu.
| Wymiary produktu | 130*142*88 |
| Materiał produktu | s |
| Cena produktu | 0,5 dolara amerykańskiego |
| Czas dostawy produktu | 30 dni |
| Cena formy | 7000 dolarów |
| Czas produkcji formy | 40 dni |
| Warunki wysyłki | FOB Shang Hai |
| Warunki płatności | T/T |
| Materiał formy | 1,2738HH |
| Metody testowania | CMM |
| Żywotność formy | 500 tys |
| Okres gwarancji | 12 miesięcy |
Uzyskaj wycenę
Fanze T&M (Jiashan) Co., Ltd., dawniej Shanghai Fanze Precision Mould (zał. 2005), to precyzyjne przedsiębiorstwo specjalizujące się w opracowywaniu form wtryskowych i produkcji części z tworzyw sztucznych. Jesteśmy Chińskimi Odpowietrznik klimatyzacji samochodowej Części z tworzyw sztucznych Forma wtryskowa dostawcami i firmą Odpowietrznik klimatyzacji samochodowej Części z tworzyw sztucznych Forma wtryskowa handlu hurtowego, eksporterem. Wykorzystując singapurską technologię precyzyjną i międzynarodową strategię, firma integruje badania i rozwój, projektowanie form, produkcję i formowanie wtryskowe.
Z siedzibą w Jiashan w prowincji Zhejiang, nasz zakład o powierzchni 14 000 m² wykorzystuje wysokowydajne japońskie i niemieckie maszyny (CNC, EDM, drutowe) zapewniając pełny łańcuch usług: badania i rozwój, produkcję form, formowanie wtryskowe, drukowanie i montaż. Posiadamy certyfikat IATF16949, specjalizujemy się w wnętrzach samochodowych, nowych stacjach ładowania energii i urządzeniach AGD. Współpracując z globalnymi liderami, takimi jak Land Rover, SAIC i ABB, eksportujemy na cały świat, dostarczając jakość dzięki zaawansowanej technologii i profesjonalnemu zarządzaniu.
