Jak wybrać odpowiednią formę wtryskową 2K

Przyklejenie miękkiego w dotyku uchwytu do sztywnej obudowy po uformowaniu obejmuje pełny etap montażu wtórnego oraz połączenie, które z czasem może ulec uszkodzeniu. A Forma wtryskowa 2K całkowicie eliminuje ten etap poprzez formowanie obu materiałów w jednym ciągłym cyklu, przy czym wiązanie tworzy się na poziomie molekularnym, a nie jest sklejane po fakcie.

Jak działa proces dwóch strzałów

A Forma wtryskowa 2K wtryskuje po kolei dwa różne materiały do tej samej części, używając obrotowej płyty, mechanizmu cofania rdzenia lub systemu przenoszenia w celu zmiany położenia części pomiędzy ujęciami.

Pierwszy strzał

Sztywny materiał bazowy jest wtryskiwany w celu utworzenia pierwotnego kształtu konstrukcyjnego części.

Zmiana położenia części

Forma obraca się, przenosi lub przesuwa położenie rdzenia, aby odsłonić część dla drugiego materiału.

Drugi strzał

Wtryskiwany jest miękki w dotyku lub kontrastujący materiał, który wiąże się bezpośrednio z pierwszym strzałem.

Zakończono wyrzucanie części

Wypełniona część z dwóch materiałów jest wyrzucana jako pojedynczy zintegrowany element, gotowy do montażu.

Dlaczego producenci wybierają formowanie 2K

1 cykl formowania, dwa materiały

0 potrzebne dodatkowe etapy wiązania

2 kombinacje materiałów na część

Niższy całkowity koszt pracy przy montażu

Oprócz eliminacji montażu, formowanie obu materiałów razem zapewnia silniejsze wiązanie niż metody klejenia po montażu, ponieważ drugi strzał łączy się z pierwszym, gdy jest jeszcze gorący, a nie przylega do w pełni utwardzonej powierzchni.

Rodzaje form wtryskowych 2K

Typowe mechanizmy form wtryskowych 2K i ich typowe zastosowania
Typ formy	Mechanizm	Najlepsze dopasowanie
Forma obrotowa	Obrotowa płyta dociskowa zmienia położenie części	Prosta geometria części o dużej objętości
Forma rdzeniowo-tylna	Wysuwany rdzeń odsłania nową przestrzeń wnęki	Złożone geometrie, wąskie tolerancje
Forma transferowa	Część jest fizycznie przenoszona pomiędzy stacjami	Większe części, elastyczny układ oprzyrządowania
Narzędzie do overmoldingu	Wkładka lub pierwszy strzał jest bezpośrednio formowany	Miękkie w dotyku uchwyty, uszczelki, wkładki

Zastosowania w różnych branżach

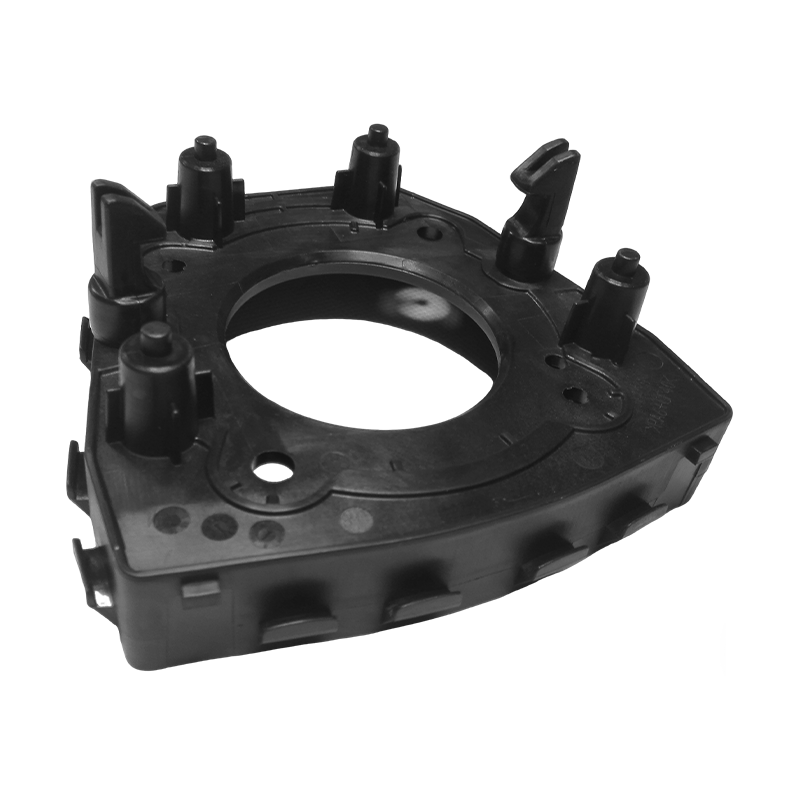

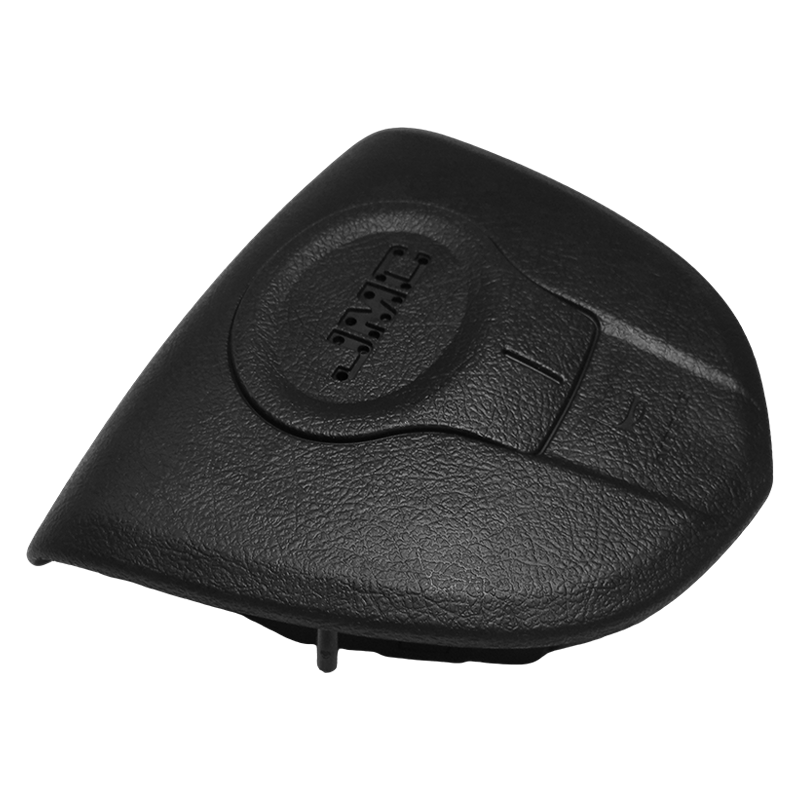

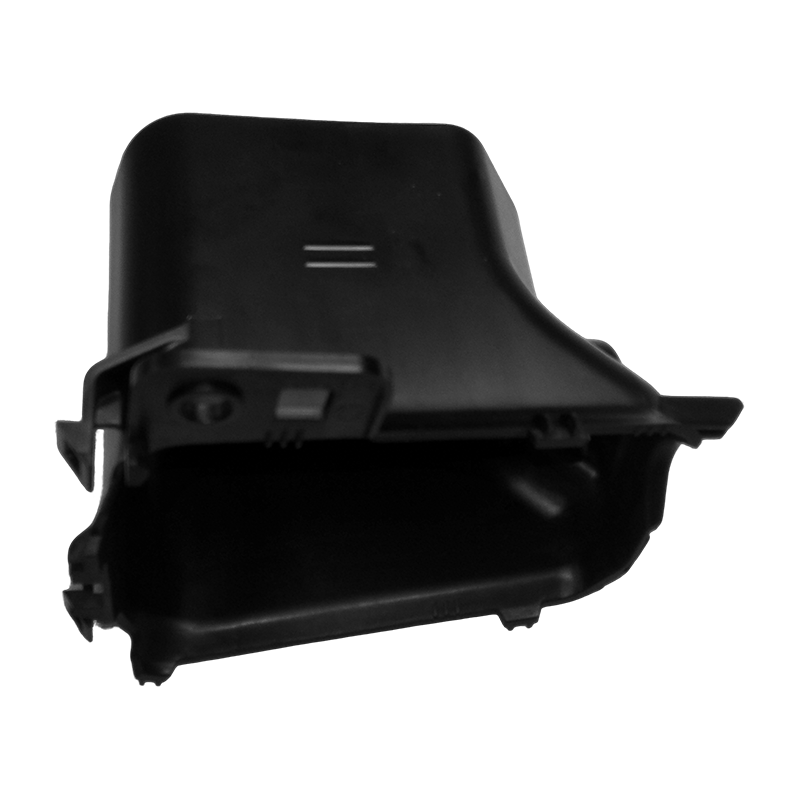

Komponenty samochodowe

Wykończenie wnętrza, przyciski i uchwyty łączą sztywną konstrukcję z miękkimi w dotyku powierzchniami.

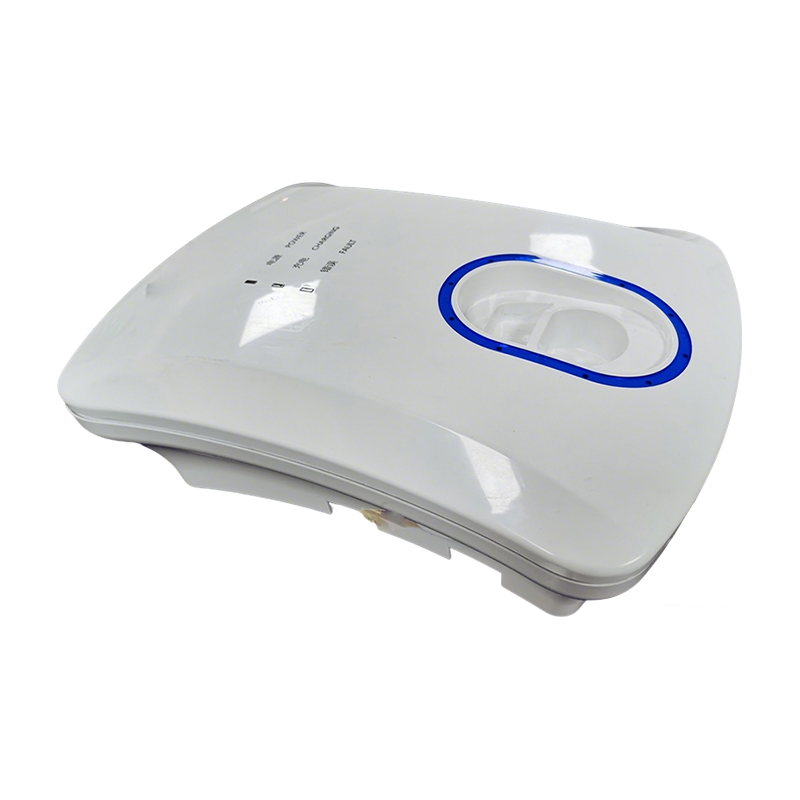

Elektronika użytkowa

Obudowy urządzeń łączące tworzywo konstrukcyjne z materiałami uchwytowymi lub uszczelniającymi.

Urządzenia medyczne

Precyzyjne komponenty wymagające zarówno sztywności, jak i miękkich, ergonomicznych powierzchni styku.

Produkty gospodarstwa domowego

Uchwyty narzędzi i części urządzeń łączące trwałość z wygodnym uchwytem.

Wybór odpowiedniej formy dla swojej części

Potwierdź zgodność materiałów przed sfinalizowaniem projektu części. Nie każda para materiałów sztywny-miękki łączy się niezawodnie, a wczesne sprawdzenie kompatybilności pozwala uniknąć kosztownych przeróbek formy po wycięciu narzędzia.

Oprócz kompatybilności materiałowej złożoność części decyduje o tym, czy najlepiej pasuje mechanizm obrotowy, cofający lub przenoszący, natomiast wielkość produkcji i wymagana precyzja decydują o tym, ile inwestycji w oprzyrządowanie może uzasadnić projekt formy.

Często zadawane pytania

Jaka jest różnica pomiędzy formowaniem 2K a formowaniem wkładkowym?

Formowanie 2K polega na wtryskiwaniu obu materiałów w tym samym zautomatyzowanym cyklu, natomiast formowanie wstawkowe polega na umieszczeniu w formie gotowej części przed wtryśnięciem pojedynczego materiału.

Jakie materiały są powszechnie łączone w procesie formowania 2K?

Sztywne konstrukcyjne tworzywa sztuczne są często łączone z miękkimi w dotyku materiałami TPE lub TPU, chociaż dokładna kombinacja zależy od wymaganej siły wiązania i funkcji części.

Czy formowanie 2K obniża koszty produkcji?

Tak, eliminując oddzielny etap montażu lub klejenia, formowanie 2K zazwyczaj obniża całkowity koszt robocizny i obsługi części pomimo wyższych początkowych inwestycji w oprzyrządowanie.
