Precyzyjne plastikowe części formy wtryskowej

Specyfikacje produktu

Precyzyjnie formowane i formowane części z tworzyw sztucznych

• Rodzaje procesów: formowanie wtryskowe, formowanie obtryskowe (dwuetapowe lub sekwencyjne), formowanie wtryskowe dwukolorowe
• Typy wkładek: wytłoczki metalowe, gwintowane wkładki mosiężne, kołki elektrodowe, sondy czujnikowe, końcówki kablowe, zespoły PCB
• Kombinacje materiałów: Sztywne podłoże (ABS/PC/PA), miękka forma (TPE/TPU/silikon); wkład metalowy tworzywo sztuczne (PP/PA/POM)
• Wstaw dokładność położenia: tolerancje położenia według specyfikacji rysunku; krytyczne płytki ustalające kontrolowane z dokładnością do ±0,1 mm
• Skuteczność uszczelnienia: Interfejs typu Overmold zdolny spełnić określone przez klienta wymagania dotyczące testów pneumatycznych lub wodoszczelności; Obsługiwana konstrukcja konstrukcyjna klasy ochrony IP
• Wykończenie powierzchni: Tekstura antypoślizgowa, ziarnista skóra lub gładkie wykończenie dostępne na miękkich powierzchniach obtryskiwanych zgodnie z wymaganiami klienta
• Procesy wtórne: dostępne wsparcie w zakresie montażu komponentów, testowania funkcji elektrycznych i testów szczelności/ciśnienia

Plastikowe złącza wielokierunkowe

• Typy złączy: Trójnik typu T, trójnik typu Y, czterokierunkowe, wieloportowe złącza rozdzielacza; kombinacje proste i kolankowe dostępne na zamówienie
• Kompatybilne materiały: PP, POM, PA66, PVDF, PE — wybierane na podstawie rodzaju mediów, temperatury roboczej i wymagań ciśnieniowych
• Standardy interfejsu: Obsługiwane gwinty metryczne (seria M), gwinty rurowe NPT, BSP i szybkozłącza wtykowe
• Ocena ciśnienia: W zależności od materiału i grubości ścianki; standardowe złącza o obciążalności 0,5–1,6 MPa
• Metody uszczelniania: Uszczelnienie z rowkiem oringowym, stożkowa uszczelka czołowa, uszczelka płaska — zaprojektowane zgodnie z wymaganiami systemu rurociągów
• Tolerancja wymiarowa: Gwintowane złącza i powierzchnie uszczelniające zgodnie z normami ISO/DIN; dostępna ścisła kontrola tolerancji
• Kolor i oznaczenie: Obsługiwany naturalny kolor żywicy lub określony kolor; oznaczenia kierunku przepływu i znaki specyfikacji dostępne jako elementy formowane w formie

Obszary zastosowań

Precyzyjnie formowane i formowane części:

• Złącza wiązek przewodów samochodowych, wtyczki czujników i elementy formowane w interfejsie ECU
• Uchwyty narzędzi chirurgicznych urządzeń medycznych, tłoki strzykawek i urządzenia do diagnostyki in vitro, w których znajdują się części formowane metodą wtrysku
• Przemysłowe urządzenia sterujące obsługujące pokrętła, uchwyty i elementy konstrukcyjne formowane za pomocą przycisków
• Złącza kabli do transmisji danych elektroniki użytkowej, wtyczki słuchawek i części formowane na terminalu ładowarki

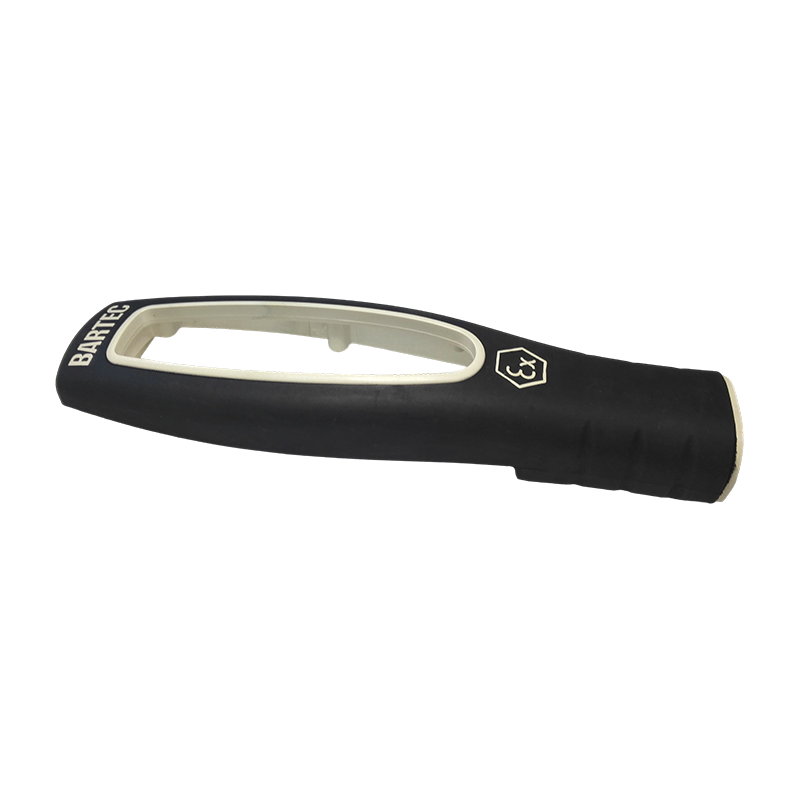

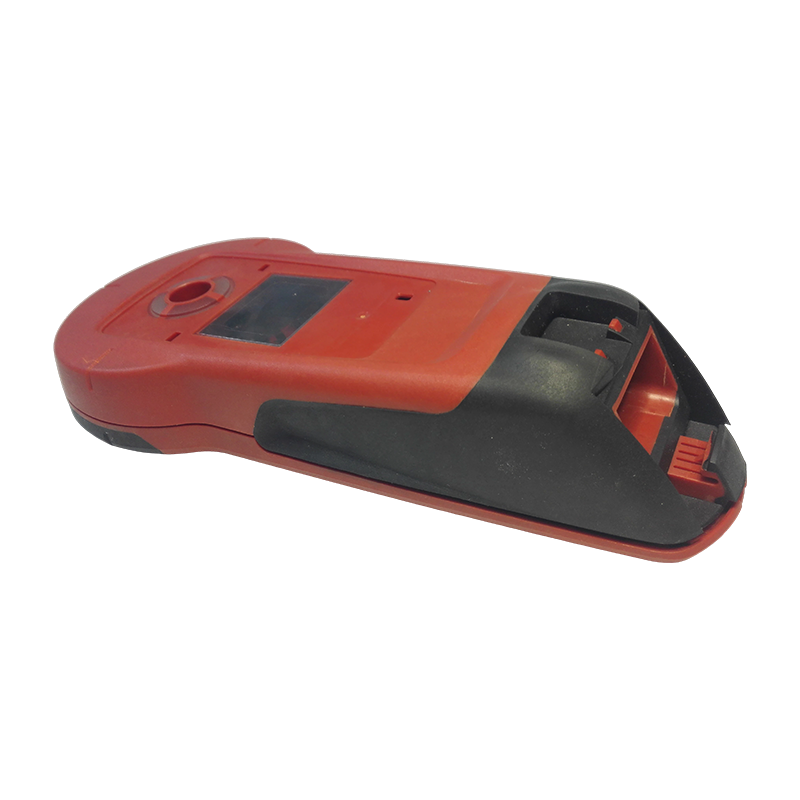

• Uchwyty elektronarzędzi, przyciski przełączników i antypoślizgowe elementy ręczne

Plastikowe złącza wielokierunkowe:

• Przemysłowe systemy rurociągów do płynów (rozdzielanie i łączenie przepływu gazów i cieczy)
• Przewody chłodziwa samochodowego, systemy HVAC i złącza rurociągów AdBlue (roztwór mocznika).
• Linie infuzyjne urządzeń medycznych, systemy dializy i złącza obwodu pneumatycznego respiratora
• Złącza dystrybucyjne przepływu systemu nawadniania kropelkowego w rolnictwie
• Urządzenia do oczyszczania wody, dystrybutory wody i złącza rurociągów systemu odwróconej osmozy RO
• Sprzęt do przetwarzania półprzewodników i substancji chemicznych, złącza rurociągów mediów o wysokiej czystości (gatunek PVDF)

Często zadawane pytania i kwestie techniczne

P1: Połączenie pomiędzy miękkimi i twardymi materiałami w częściach formowanych metodą natryskiwania jest podatne na rozwarstwianie – w jaki sposób zapewniana jest siła wiązania?
Na siłę wiązania na styku miękkiego i twardego materiału wpływa kompatybilność materiałowa, konstrukcja geometrii interfejsu i parametry procesu. Środki mające na celu poprawę siły wiązania obejmują: projektowanie mechanicznych elementów łączących na podłożu (takich jak podcięcia, otwory przelotowe i rowki) w celu uzupełnienia przyczepności fizycznej; wybór gatunków materiałów do formowania natryskowego o ustalonej zgodności chemicznej z podłożem (takich jak TPE w połączeniu z ABS); oraz optymalizację temperatury wtrysku i szybkości napełniania, aby zapewnić odpowiednie zwilżenie powierzchni styku podłoża przez materiał formy obtryskowej. W przypadku części wymagających uszczelnienia pneumatycznego lub wodoszczelnego geometrię uszczelnienia styku należy uwzględnić na etapie projektowania produktu i zweryfikować poprzez badanie szczelności po próbach form.
Pytanie 2: Metalowe wkładki przesuwają się lub przechylają po obtrysku – jak rozwiązać ten problem?
Przemieszczenie wkładki jest zwykle spowodowane niewystarczającą precyzją mechanizmu ustalającego formę lub nadmiernym ciśnieniem wtrysku działającym na wkładkę. Środki zaradcze obejmują: optymalizację tolerancji pasowania pomiędzy kołkami ustalającymi wkładki formy a elementami płytki, aby zapewnić stabilne położenie po zamknięciu formy; pozycjonowanie bramek w celu równomiernego rozłożenia uderzenia ciśnienia wtrysku wokół wkładu; oraz w przypadku smukłych wkładek, takich jak kołki elektrod, zawierające pomocnicze struktury wsporcze w formie, aby zapobiec uginaniu się pod wpływem sił przepływu wtrysku.
P3: W plastikowych złączach wielostykowych pojawiają się nieszczelności — jakie są najczęstsze przyczyny?
Wyciek zwykle wynika z jednego lub więcej z poniższych czynników: odchyleń wymiarowych powierzchni uszczelniającej poza zakresem tolerancji pasowania; niedopasowanie skoku gwintu lub kształtu gwintu pomiędzy złączem a pasującą złączką; wewnętrzne puste przestrzenie lub defekty porowatości w wyprasce wpływające na integralność ścianki; lub pęcznienie i odkształcenie materiału spowodowane niezgodnością wybranego materiału z transportowanym medium. Przed wysyłką dostępne są usługi prób ciśnieniowych (hydrostatycznych lub pneumatycznych), przeprowadzane zgodnie z określonym przez klienta ciśnieniem próbnym i czasem przetrzymywania, w celu sprawdzenia niezawodności uszczelnienia w poszczególnych partiach produkcyjnych.
P4: Wymiary interfejsu złącza wielodrożnego muszą być zgodne z określonymi normami międzynarodowymi — w jaki sposób jest to potwierdzane?
Przed rozpoczęciem opracowywania formy klient powinien dostarczyć odpowiednią normę interfejsu (taką jak gwinty rurowe ISO 228, DIN 2999, NPT zgodnie z ANSI B1.20.1) wraz z wzorami referencyjnymi lub rysunkami współpracujących złączek. Rdzenie gwintów formy i powierzchnie uszczelniające są projektowane zgodnie z określoną normą, a raporty z kontroli sprawdzianu gwintu i weryfikacja zespołu elementów współpracujących są dostarczane na etapie próbki T1 w celu potwierdzenia zgodności wymiarowej interfejsu.
P5: Części formowane metodą wstawkową pełnią funkcje elektryczne — w jaki sposób zapobiega się utlenianiu lub zanieczyszczeniu metalowych wkładek podczas formowania?
Wkładki metalowe, szczególnie miedź i aluminium, niosą ze sobą ryzyko utleniania w podwyższonych temperaturach procesu formowania wtryskowego, co może mieć wpływ na późniejszą wydajność styków elektrycznych. Środki obejmują: czyszczenie powierzchni płytek przed załadowaniem do formy w celu usunięcia zanieczyszczeń olejowych i istniejących warstw tlenków; kontrolowanie temperatury formy i czasu cyklu, aby zminimalizować narażenie płytki na działanie podwyższonych temperatur; oraz w przypadku precyzyjnych wkładek elektrycznych, niklowanie lub cynowanie powierzchni wkładek w celu poprawy odporności na utlenianie. Jeżeli mają zastosowanie szczególne wymagania dotyczące parametrów elektrycznych, przed wysyłką można przeprowadzić test ciągłości lub test rezystancji izolacji.

Q: 10. Jeśli chcę opracować produkt zawierający części formowane wtryskowo, jakiego rodzaju pomocy możecie udzielić?

Możemy zapewnić pełne wsparcie, począwszy od przeglądu rozwoju produktu i projektu konstrukcyjnego, po produkcję form, formowanie wtryskowe objętościowe, drukowanie i montaż. Możemy współpracować z klientami na wczesnych etapach rozwoju produktu, aby zoptymalizować projekty pod kątem redukcji kosztów i poprawy produktywności.

Q: 9. Jaka jest polityka jakości firmy?

Firma zawsze przestrzega polityki jakości „Precyzja, wysoka wydajność, jakość kucia” i stara się zapewniać klientom wysokiej jakości usługi dzięki zaawansowanej technologii i doskonałemu zespołowi zarządzającemu.

Q: 8. Jakie są Twoje przewagi konkurencyjne w porównaniu z innymi przedsiębiorstwami zajmującymi się formami?

Nasze zalety polegają na połączeniu singapurskiej technologii precyzyjnych form, zaawansowanego sprzętu produkcyjnego (obszernie importowane maszyny CNC i wtryskarki), kompleksowego, kompleksowego procesu produkcyjnego (od projektu do montażu) oraz ścisłego systemu zarządzania jakością certyfikowanego przez IATF 16949.

Q: 6.W jakich dziedzinach znajdują zastosowanie głównie produkty firmy?

Nasze produkty znajdują szerokie zastosowanie, głównie w obszarach takich jak wnętrza samochodów, nowe stosy ładowania energii i sprzęt AGD.
