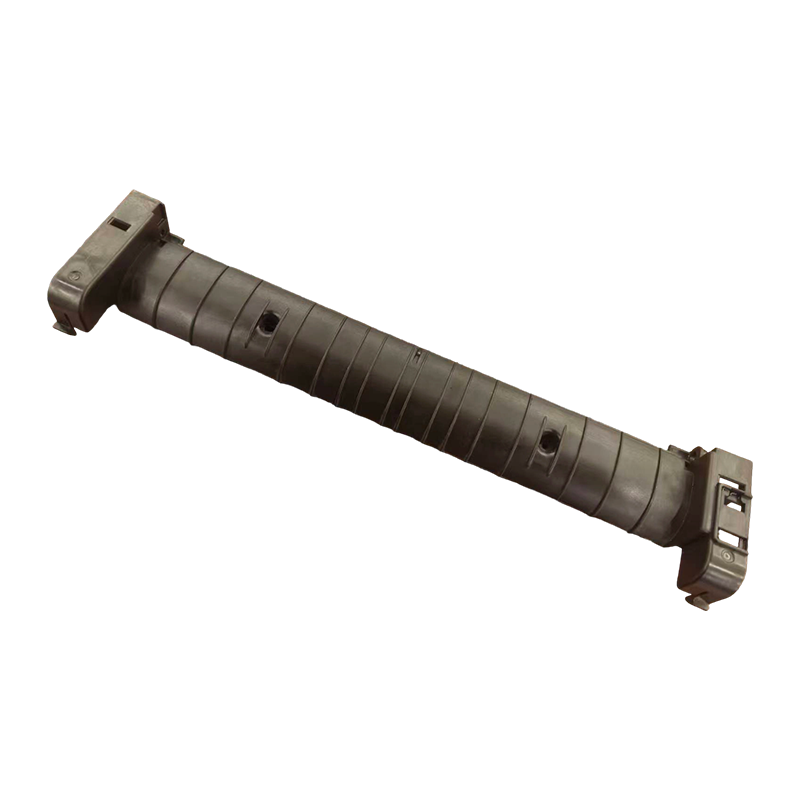

Części formy wtryskowej górnej prowadnicy papieru drukarki

Podstawowe kompetencje

• Precyzyjna technologia produkcji form do sprzętu biurowego: Aby spełnić wymagania dotyczące dokładności mikronowej elementów prowadnic papieru do drukarek, stal formierska wykorzystuje gatunki wstępnie utwardzane o wysokiej odporności na zużycie, przetwarzane poprzez precyzyjne szlifowanie i lustrzaną obróbkę elektroerozyjną, aby zapewnić krytyczne tolerancje wymiarowe w granicach ± 0,02 mm i chropowatość powierzchni kanału papieru poniżej Ra 0,4 μm, redukując współczynniki tarcia.

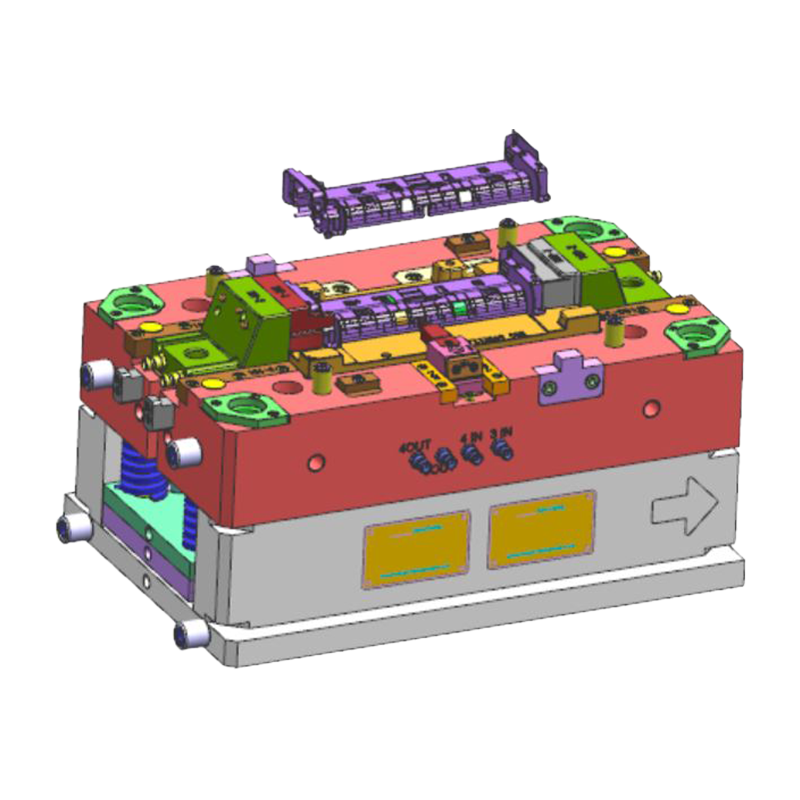

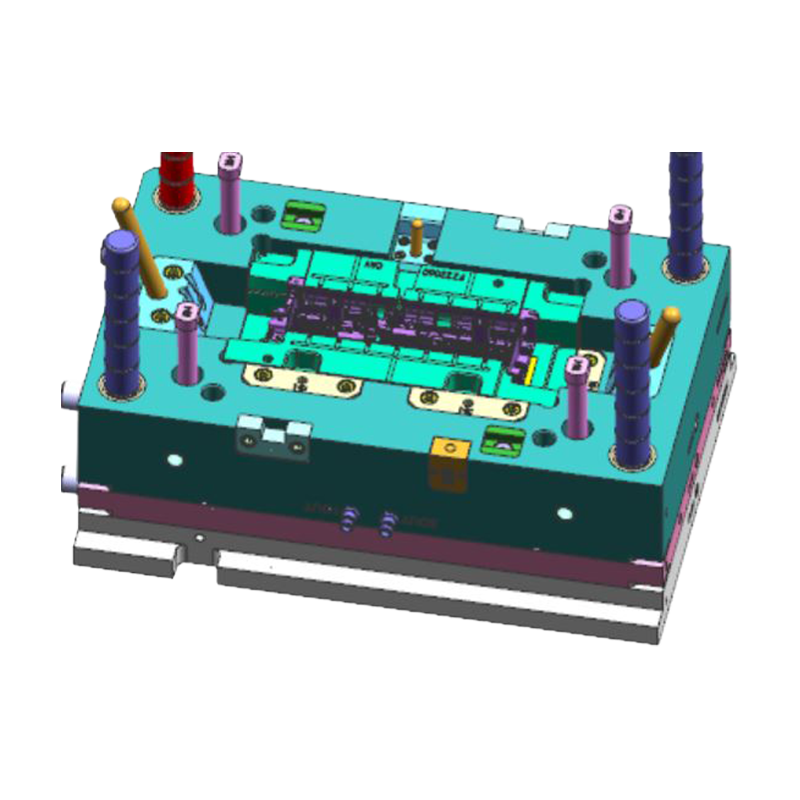

• Możliwość formowania złożonej struktury: Górne ramy prowadnic papieru często są wyposażone w żebra prowadzące, zaciski ograniczające, pozycje wyzwalacza czujnika i otwory montażowe metalowego wałka. W formie zastosowano precyzyjne prowadnice, skośne elementy podnoszące i mechanizmy naciągające gwint wewnętrzny, aby zapewnić płynne wyrzucanie podcięć i dokładne wymiary podstawy montażowej dla późniejszego montażu ramy i modułu napędowego.
• Bogate procesy obróbki powierzchni: Obsługuje różne obróbki powierzchni form, w tym polerowanie lustrzane, trawienie ziarna i diamentopodobną powłokę węglową DLC, tworząc elementy prowadzące o gładkich powierzchniach odpornych na zużycie i gładkim przejściu papieru, które są zgodne z wymaganiami wzornictwa przemysłowego sprzętu biurowego.
• Kompleksowa dostawa komponentów: Poza produkcją form, możliwości obejmują spawanie i montaż tworzyw sztucznych, formowanie górnej ramy prowadnicy papieru z metalową tuleją i spawanie wspornika czujnika w celu zmniejszenia kosztów zarządzania łańcuchem dostaw klienta.

Dane techniczne

• Precyzja prowadzenia papieru: Wykorzystuje konstrukcyjne tworzywa sztuczne o niskim współczynniku tarcia, z precyzyjnie kontrolowaną prostoliniowością i równoległością uformowanego kanału prowadzącego, aby zapewnić transport wieloformatowego papieru od A4 do A3 bez przekrzywień i współczynnika zacięć poniżej progów projektowych.
• Trwałość odporności na zużycie: Specjalnie utwardzane powierzchnie wnęk formy wytwarzają komponenty o gęstej strukturze molekularnej powierzchni, wykazujące zużycie poniżej 0,05 mm po milionach cykli tarcia papieru, co wydłuża żywotność drukarki.
• Stabilność wymiarowa: Naukowo rozmieszczone kanały chłodzące w połączeniu z technologią precyzyjnej kontroli temperatury formy skutecznie kontrolują stopień skurczu podczas formowania wtryskowego cienkościennych elementów prowadnic, zapewniając spójność wymiarową w produkcji wielkoseryjnej i zapobiegając zakłóceniom montażowym powodującym hałas napędu.
• Kompatybilność wkładek: Konstrukcja formy zapewnia mechanizmy formujące z metalowymi wkładkami, podtrzymujące tuleje ze stali nierdzewnej, miedziane łożyska ślizgowe i inne wkładki, które można jednocześnie osadzać podczas wtrysku, zapewniając współosiowość i siłę wyciągania spełniającą wymagania konstrukcyjne napędu.

Scenariusze zastosowań

• Drukarki laserowe: Nadaje się do górnych ramek prowadnic papieru, podajników papieru i płytek prowadnic wyjściowych do monochromatycznych i kolorowych drukarek laserowych.
• Drukarki atramentowe: Produkcja form do prowadnic papieru i wsporników prowadnic wózka, spełniających wymagania dotyczące precyzyjnego pozycjonowania.
• Urządzenia wielofunkcyjne: Komponenty systemu prowadnic papieru do zintegrowanych urządzeń printcopyscan, spełniające wymagania projektowe dotyczące wielościeżkowego transportu papieru.
• Szybkie drukarki komercyjne: Opracowanie odpornych na zużycie form elementów prowadzących do szybkich drukarek liniowych i igłowych dla banków i poczty, spełniających wymagania dotyczące użytkowania o wysokiej częstotliwości i trwałości.
• Rynek akcesoriów do drukarek: Usługi opracowywania i produkcji form niestandardowych komponentów prowadnic dla marek drukarek.

Często zadawane pytania i rozwiązania
P1: Zadziory lub zadrapania na kanałach papieru górnych ramek prowadnic papieru drukarki po uformowaniu, powodujące zacięcia papieru, jak rozwiązać?
Rozwiązanie: Zwykle jest to spowodowane wypływką na linii podziału formy lub defektami powierzchni wnęki. Optymalizujemy rozmieszczenie linii podziału podczas projektowania formy, aby uniknąć powierzchni stykających się z papierem, stosując precyzyjne szlifowanie i polerowanie lustrzane, aby zapewnić, że powierzchnie kanałów będą wolne od śladów narzędzi; jednocześnie doradzając klientom w zakresie wyboru materiałów o wysokiej płynności i optymalizacji prędkości wtrysku, aby zapewnić całkowite wypełnienie cienkościennych żeber bez występów linii spawania.
P2: Hałas napędu lub przekrzywianie papieru po montażu elementu prowadnicy z metalowymi ramami. Co jest tego przyczyną?
Rozwiązanie: Często wiąże się to z krytycznym odchyleniem wymiarów zespołu lub niedokładnością współosiowości płytki. Podczas obróbki wnęki wykorzystujemy szlifowanie współrzędne, aby zapewnić dokładność położenia otworu montażowego w granicach 0,03 mm, przy czym metalowe płytki są precyzyjnie mocowane za pomocą wewnętrznych kołków ustalających; przeprowadzenie pełnej kontroli wymiarowej i weryfikacji montażu po uformowaniu, aby upewnić się, że równoległość kanału prowadzącego do rolki prowadzącej spełnia wymagania projektowe.
P3: Jak zapewnić zgodność form eksportowanych do Europy z przepisami RoHS i normami izolacji elektrycznej?
Rozwiązanie: Wykorzystując 15-letnie doświadczenie w eksporcie, nasze projekty form są w pełni zgodne ze standardami DME i HASCO i mogą współpracować z klientami w zakresie wyboru gatunków stali i obróbki powierzchni zgodnych z dyrektywami RoHS. Dostarczamy kompletne certyfikaty walcowni, raporty obróbki cieplnej i instrukcje konserwacji form, z krytycznymi częściami zużywalnymi, takimi jak wkładki z żebrami prowadzącymi, przyjmujące ustandaryzowane projekty na potrzeby lokalnych zakupów i wymiany, zapewniając długoterminowe stabilne działanie formy.

Q: 10. Jeśli chcę opracować produkt zawierający części formowane wtryskowo, jakiego rodzaju pomocy możecie udzielić?

Możemy zapewnić pełne wsparcie, począwszy od przeglądu rozwoju produktu i projektu konstrukcyjnego, po produkcję form, formowanie wtryskowe objętościowe, drukowanie i montaż. Możemy współpracować z klientami na wczesnych etapach rozwoju produktu, aby zoptymalizować projekty pod kątem redukcji kosztów i poprawy produktywności.

Q: 9. Jaka jest polityka jakości firmy?

Firma zawsze przestrzega polityki jakości „Precyzja, wysoka wydajność, jakość kucia” i stara się zapewniać klientom wysokiej jakości usługi dzięki zaawansowanej technologii i doskonałemu zespołowi zarządzającemu.

Q: 8. Jakie są Twoje przewagi konkurencyjne w porównaniu z innymi przedsiębiorstwami zajmującymi się formami?

Nasze zalety polegają na połączeniu singapurskiej technologii precyzyjnych form, zaawansowanego sprzętu produkcyjnego (obszernie importowane maszyny CNC i wtryskarki), kompleksowego, kompleksowego procesu produkcyjnego (od projektu do montażu) oraz ścisłego systemu zarządzania jakością certyfikowanego przez IATF 16949.

Q: 6.W jakich dziedzinach znajdują zastosowanie głównie produkty firmy?

Nasze produkty znajdują szerokie zastosowanie, głównie w obszarach takich jak wnętrza samochodów, nowe stosy ładowania energii i sprzęt AGD.
