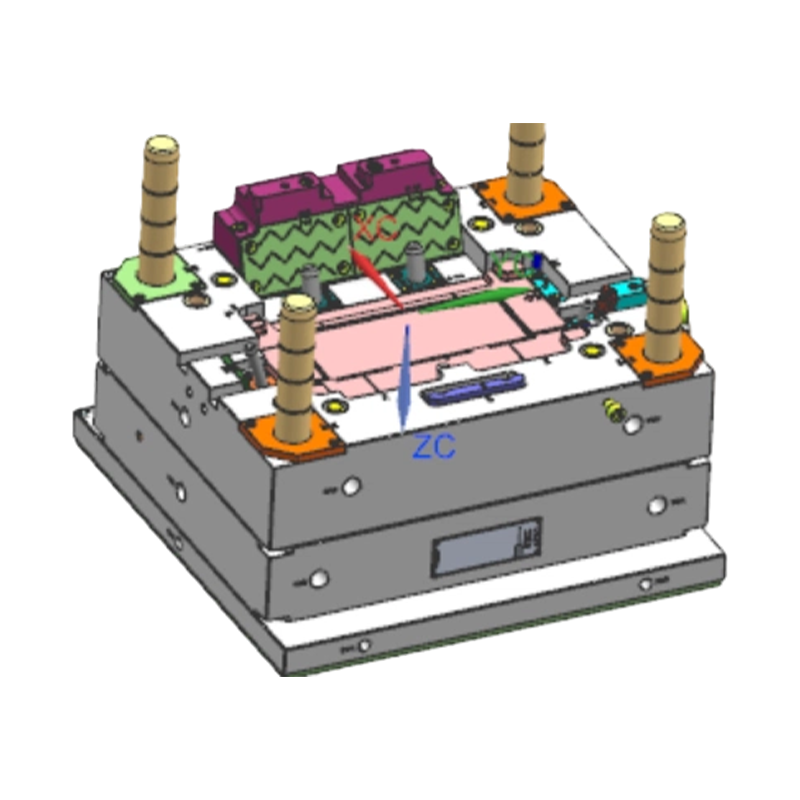

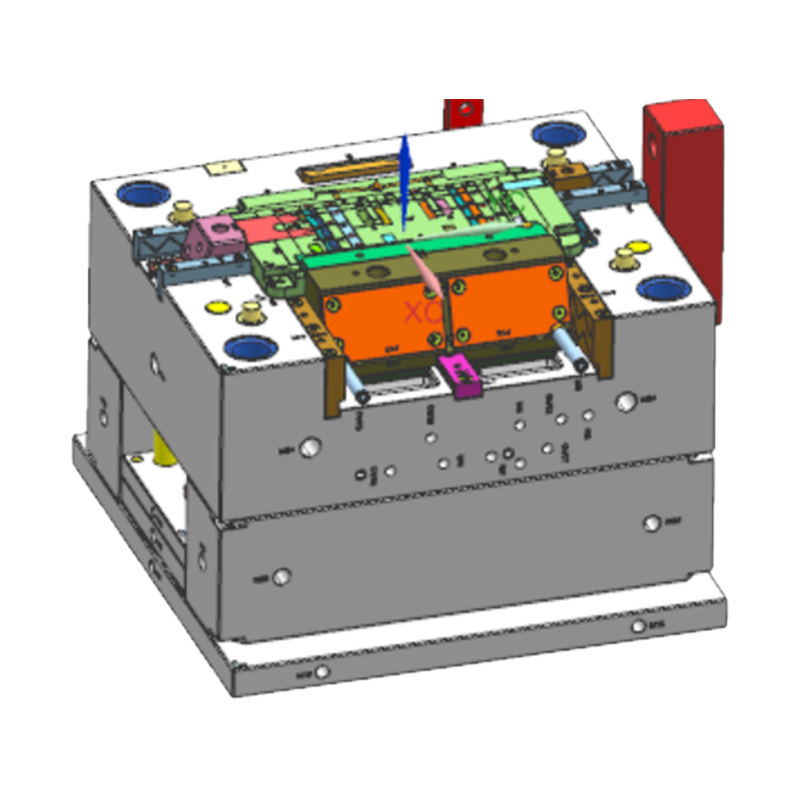

Części formy wtryskowej tylnej pokrywy drukarki

Specyfikacje produktu

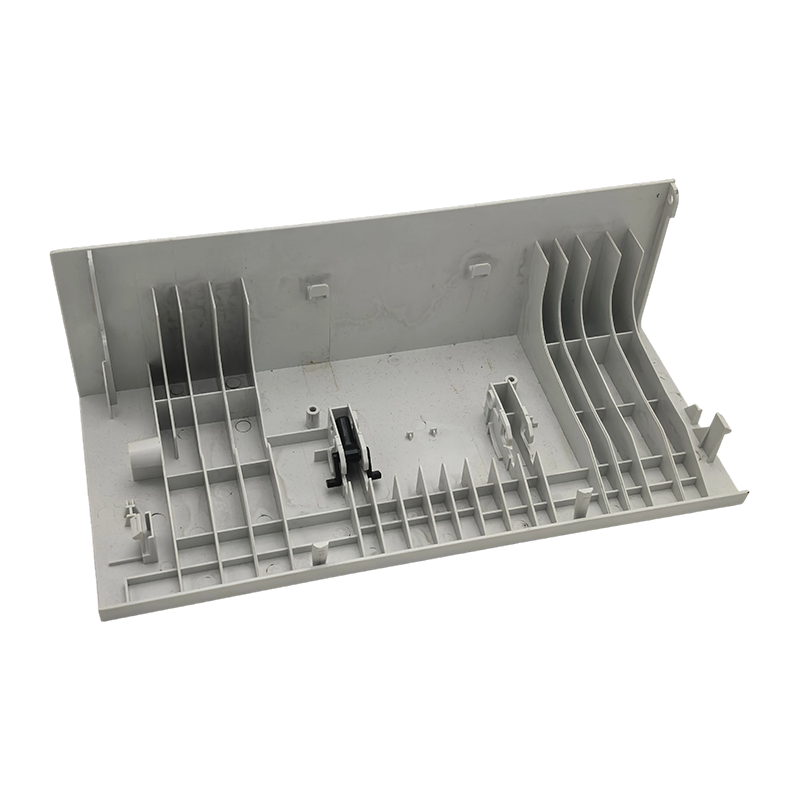

Panel tylnej pokrywy drukarki

• Kompatybilne materiały: Ognioodporny ABS (UL94 V0), stop PC/ABS – łączący ognioodporność z odpornością na uderzenia
• Cechy konstrukcyjne: Cienkościenna, wielkopowierzchniowa obudowa z otworami wentylacyjnymi, wycięciami w interfejsie, otworami na ścieżkę papieru i konstrukcjami montażowymi zatrzaskowymi/śrubowymi
• Dokładność wymiarowa: Dopasuj szczeliny z panelami bocznymi i dolną skorupą ściśle kontrolowaną; pozycje linii podziału ustawione zgodnie z wymaganiami montażowymi
• Wykończenie powierzchni: Wytrawianie tekstury (normy VDI/MoldTech) lub wykończenie lakierem; powierzchnia wolna od widocznych śladów zagłębień, linii spawów i śladów płynięcia
• Konfiguracja montażu: Połączone mocowanie zatrzaskowe i śrubowe; Obsługiwane wymagania projektowe szybkiego wydania
• Kolor: Formowane wtryskowo według kodu koloru określonego przez klienta; Obsługiwany naturalny kolor żywicy lub mieszanie przedmieszek

Plastikowe elementy drukarki (ogólne dane techniczne)

• Kompatybilne materiały: ABS, PC/ABS, PP, HIPS, trudnopalny ABS/PC (UL94 V0/V2)
• Typy części: Zewnętrzne panele obudowy, funkcjonalne części konstrukcyjne, prowadnice papieru, pokrywy przegródek na wkłady atramentowe, ramy paneli sterowania, wewnętrzne wsporniki konstrukcyjne
• Rodzaje form: Pojedyncza/wielokomorowa z mechanizmami wyrzucania suwaka i podnośnika; obsługiwane systemy gorących kanałów
• Wykończenie powierzchni: Wytrawianie tekstur, polerowanie lustrzane, obróbka powierzchni bazowej farby — stosowane według klasyfikacji wyglądu części
• Tolerancja wymiarowa: Tolerancje wyglądu powierzchni współpracujących zgodnie ze specyfikacjami rysunku; Ściśle kontrolowana równomierność grubości ścianki na częściach cienkościennych
• Procesy wtórne: Zgrzewanie ultradźwiękowe, montaż zatrzaskowy, nakładanie etykiet i wieloczęściowy montaż gotowych komponentów
• Certyfikowane materiały: Surowce z certyfikatami UL, RoHS i SGS dostępne wraz z towarzyszącą dokumentacją testową

Obszary zastosowań
Panel tylnej pokrywy drukarkis and Plastic Components:

• Tylne pokrywy korpusu drukarki atramentowej, tylne ograniczniki tacy papieru i pokrywy przegródek na wkłady atramentowe
• Pokrywy tylnych drzwiczek drukarki laserowej, pokrywy dostępu do ścieżki papieru i drzwiczki komory kasety z tonerem
• Pokrywy skanera drukarki wielofunkcyjnej (MFP), pokrywy podajnika papieru ADF i panele boczne
• Obudowy drukarki etykiet i drukarek kodów kreskowych oraz pokrywy przegródek na nośniki
• Wielkoformatowe osłony paneli korpusu plotera i elementy konstrukcyjne przedziału na nośniki rolkowe
• Panele obudowy drukarki 3D, osłony mechanizmów podawania żarnika i panele obudowy elektroniki

Często zadawane pytania i kwestie techniczne
P1: Panele tylnej pokrywy drukarki mają dużą powierzchnię i wykazują znaczne wypaczenia po uformowaniu — jak rozwiązać ten problem?
Wypaczenia w dużych, cienkościennych panelach osłonowych są częstym wyzwaniem podczas formowania wtryskowego obudów drukarek, wynikającym z nierównomiernego chłodzenia powodującego zróżnicowany skurcz części, niezrównoważony przepływ wypełnienia wynikający z nieoptymalnego rozmieszczenia przewężek oraz anizotropową charakterystykę skurczu materiału. Środki zaradcze obejmują: analizę przepływu formy CAE podczas projektowania formy w celu optymalizacji liczby i rozmieszczenia bramek w celu uzyskania zrównoważonego wypełnienia; konforemna konstrukcja kanału chłodzącego poprawiająca równomierność chłodzenia; geometria wstępnej kompensacji wbudowana w powierzchnie wnęki formy; oraz wybór niskoskurczowych, izotropowo modyfikowanych gatunków ABS. Iteracyjne próby form T1 i T2 są przeprowadzane do momentu, gdy wypaczenie mieści się w tolerancji płaskości rysunku.
P2: Na powierzchniach drukarki pojawiają się linie spawów — jak można je poprawić?
Linie spoin powstają w punktach zbieżności frontów stopu i nie można ich całkowicie wyeliminować w cienkościennych częściach formowanych wtryskowo. Środki udoskonalające obejmują: zmianę położenia przewężek w celu skierowania linii spawu na obszary niewidoczne, takie jak powierzchnie wewnętrzne lub strefy ukryte; zwiększanie temperatury formy i temperatury stopu w celu poprawy jakości stapiania w punktach zbieżności; optymalizacja lokalnego odpowietrzania w miejscach linii spawania w celu ograniczenia uwięzienia gazu, który pogłębia widoczność linii spawania; oraz zastosowanie wytrawiania tekstury na powierzchniach, aby wizualnie zamaskować resztkowe ślady linii spoin poprzez dyfuzję wzoru powierzchniowego.
P3: Szczeliny pasowania plastikowych elementów drukarki mają rygorystyczne wymagania — w jaki sposób utrzymuje się spójność wymiarową?
Wymagania dotyczące szczeliny pasującej do zespołu drukarki zwykle wymagają tolerancji ± 0,3 mm lub mniejszej w przypadku współpracujących elementów z tworzywa sztucznego. Środki spójności wymiarowej obejmują: precyzyjną obróbkę CNC i EDM pod kątem wymiarów wnęki formy; kompletne protokoły kontroli pierwszego artykułu (FAI) i kontroli w trakcie procesu z pełną kontrolą lub wyrywkową kontrolą wymiarów krytycznych; Statystyczna kontrola procesu (SPC) stosowana do kluczowych parametrów procesu wtrysku w celu monitorowania dryfu procesu; oraz okresowe audyty wymiarowe wnęki formy z natychmiastową naprawą w przypadku wykrycia zużycia.
P4: Programy plastikowych komponentów do drukarek obejmują wiele narzędzi do formowania – w jaki sposób zarządza się postępem w rozwoju?
W przypadku programów rozwoju kompletnych zestawów komponentów z tworzyw sztucznych do drukarek stosujemy podejście do zarządzania projektami, tworząc dla klienta ujednolicony harmonogram rozwoju form, który określa kamienie milowe zamrożenia projektu, terminy realizacji zamówień na stal, harmonogramy obróbki i plany prób form dla każdego narzędzia. W przypadku części zależnych wymiarowo, takich jak tylne panele i panele boczne, zaplanowano jednoczesne próby form w celu sprawdzenia dopasowania zespołu, zapobiegając opóźnieniom weryfikacyjnym spowodowanym rozłożonym w czasie zakończeniem oprzyrządowania. Klienci otrzymują regularne raporty z postępu, śledzące stan rozwoju każdego narzędzia do formowania.
P5: Czy plastikowe elementy drukarki wymagają specjalnych certyfikatów bezpieczeństwa i w jaki sposób materiały są dopasowane?
Drukarki biurowe sprzedawane na rynkach europejskich zazwyczaj wymagają certyfikatu CE obejmującego dyrektywę o niskim napięciu (LVD) i dyrektywę w sprawie kompatybilności elektromagnetycznej (EMC), a plastikowe elementy składowe podlegają wymogom dyrektywy RoHS w sprawie ograniczeń dotyczących substancji i wymogom dotyczącym ognioodporności UL94. Pozyskujemy certyfikowane gatunki surowców zgodnie z wymaganiami certyfikacyjnymi określonymi przez klienta i dostarczamy raporty z testów materiałów SGS, dokumentację certyfikacyjną Żółtej Karty UL oraz deklaracje zgodności RoHS z wysyłką w celu wsparcia dokumentacji certyfikującej produkty klienta.

Q: 10. Jeśli chcę opracować produkt zawierający części formowane wtryskowo, jakiego rodzaju pomocy możecie udzielić?

Możemy zapewnić pełne wsparcie, począwszy od przeglądu rozwoju produktu i projektu konstrukcyjnego, po produkcję form, formowanie wtryskowe objętościowe, drukowanie i montaż. Możemy współpracować z klientami na wczesnych etapach rozwoju produktu, aby zoptymalizować projekty pod kątem redukcji kosztów i poprawy produktywności.

Q: 9. Jaka jest polityka jakości firmy?

Firma zawsze przestrzega polityki jakości „Precyzja, wysoka wydajność, jakość kucia” i stara się zapewniać klientom wysokiej jakości usługi dzięki zaawansowanej technologii i doskonałemu zespołowi zarządzającemu.

Q: 8. Jakie są Twoje przewagi konkurencyjne w porównaniu z innymi przedsiębiorstwami zajmującymi się formami?

Nasze zalety polegają na połączeniu singapurskiej technologii precyzyjnych form, zaawansowanego sprzętu produkcyjnego (obszernie importowane maszyny CNC i wtryskarki), kompleksowego, kompleksowego procesu produkcyjnego (od projektu do montażu) oraz ścisłego systemu zarządzania jakością certyfikowanego przez IATF 16949.

Q: 6.W jakich dziedzinach znajdują zastosowanie głównie produkty firmy?

Nasze produkty znajdują szerokie zastosowanie, głównie w obszarach takich jak wnętrza samochodów, nowe stosy ładowania energii i sprzęt AGD.
