Name: Forma wtryskowa zespołu uchwytu na kubki rolety
Brand: Fanze T&M (Jiashan) Co., Ltd.

Produkt Szczegóły

możliwości

Podstawowe zalety

Możliwości złożonej geometrii

Umiejętność tworzenia skomplikowanych elementów, takich jak szyny toczne, połączenia zatrzaskowe i żebra cienkościenne. Precyzyjne konstrukcje suwaków i wyrzutników zapewniają czyste uwalnianie części bez uszkodzeń.

Dopasuj precyzyjną kontrolę

Krytyczne wymiary formy są utrzymywane w granicach tolerancji IT8IT10 dla montażu wieloelementowego (pokrywa do szyn), zapewniając płynne, niewiążące działanie ślizgowe.

Możliwość dostosowania materiału

Konstrukcja formy uwzględnia różne konstrukcyjne tworzywa sztuczne (np. ABS, PC/ABS, POM), umożliwiając regulację skurczu i układu chłodzenia w oparciu o wybór materiału przez klienta.

Spójność wykończenia powierzchni

Wgłębienia formy mogą być drobno teksturowane lub polerowane, aby dopasować je do wymagań wnętrza, zapewniając dotykową i wizualną spójność gotowych części.

specyfikacje

Cechy produktu

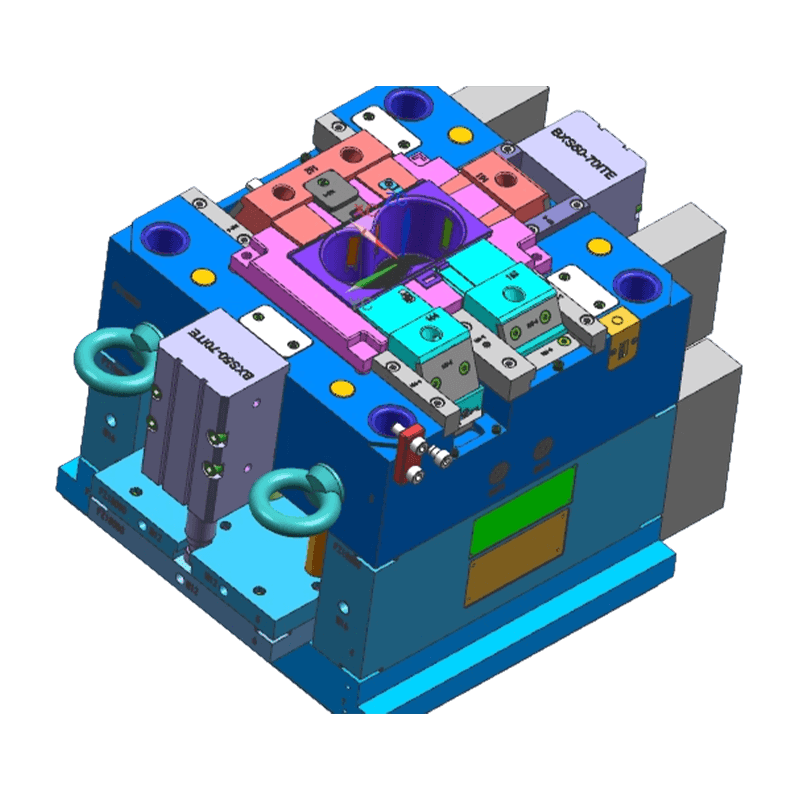

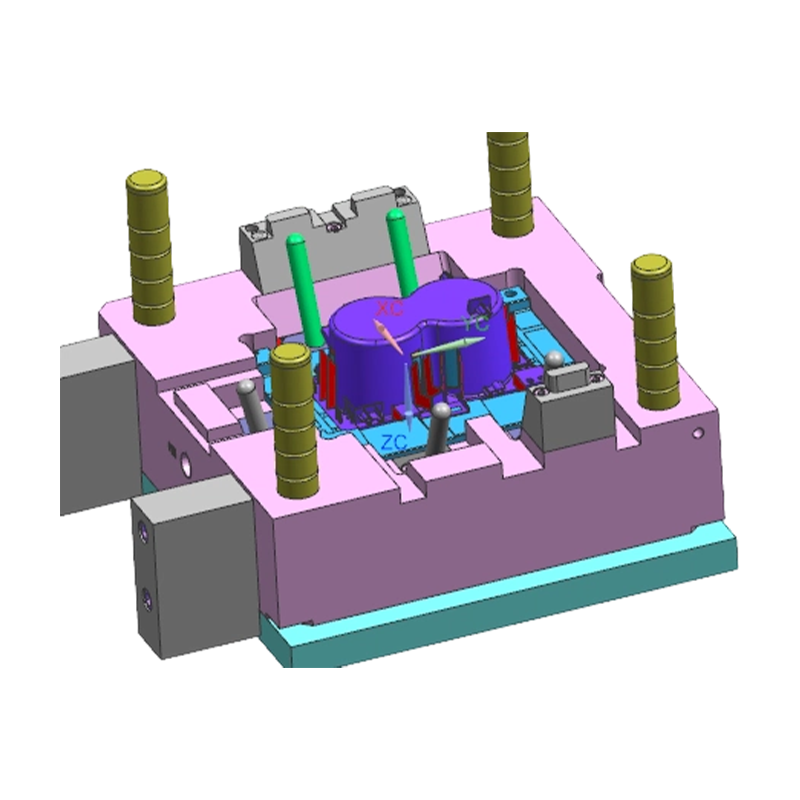

Precyzyjne mechanizmy suwakowe/rdzeń ciągnący

Dokładne konstrukcje suwaków lub podnośników tworzą podcięcia i boczne otwory w prowadnicach rolkowych, zapewniając niezawodne i stabilne działanie.

Zoptymalizowany układ chłodzenia

Konformalne kanały chłodzące są projektowane w oparciu o grubość ścianki części, aby skutecznie kontrolować czas cyklu i minimalizować odkształcenia skurczowe.

Konstrukcja odporna na zużycie

W obszarach narażonych na duże zużycie (takich jak szyny ślizgowe) stosuje się wkładki lub miejscową obróbkę cieplną, aby wydłużyć ogólną żywotność formy.

Wymienne elementy zużywalne

Krytyczne wkładki formujące w obszarach narażonych na duże zużycie (np. Sekcje szyn) są zaprojektowane tak, aby można je było zdemontować, co ułatwia konserwację i zmniejsza koszty długoterminowe.

▸ przypadek użycia

Aplikacje

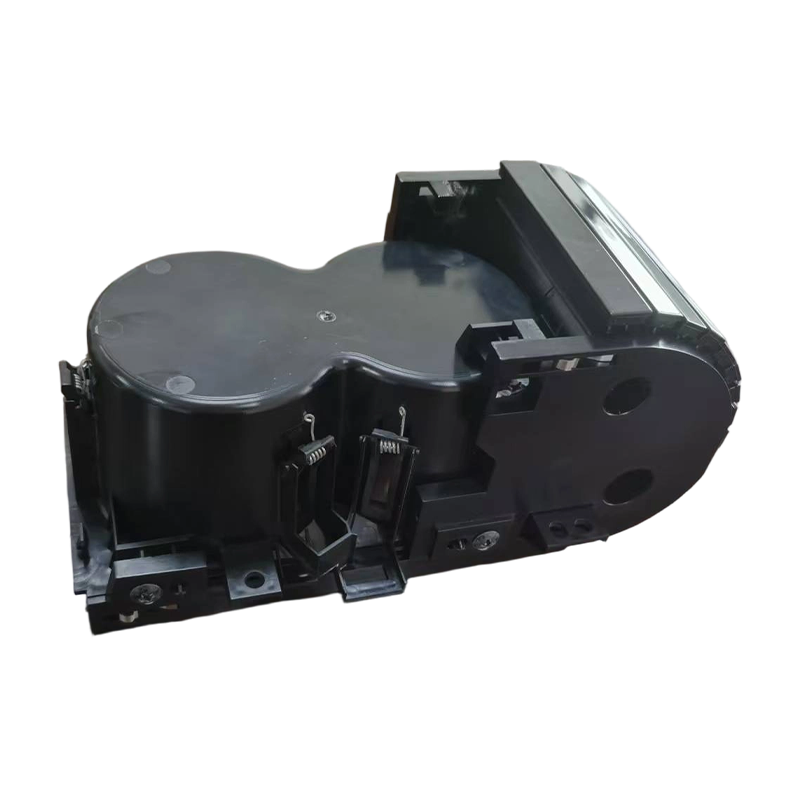

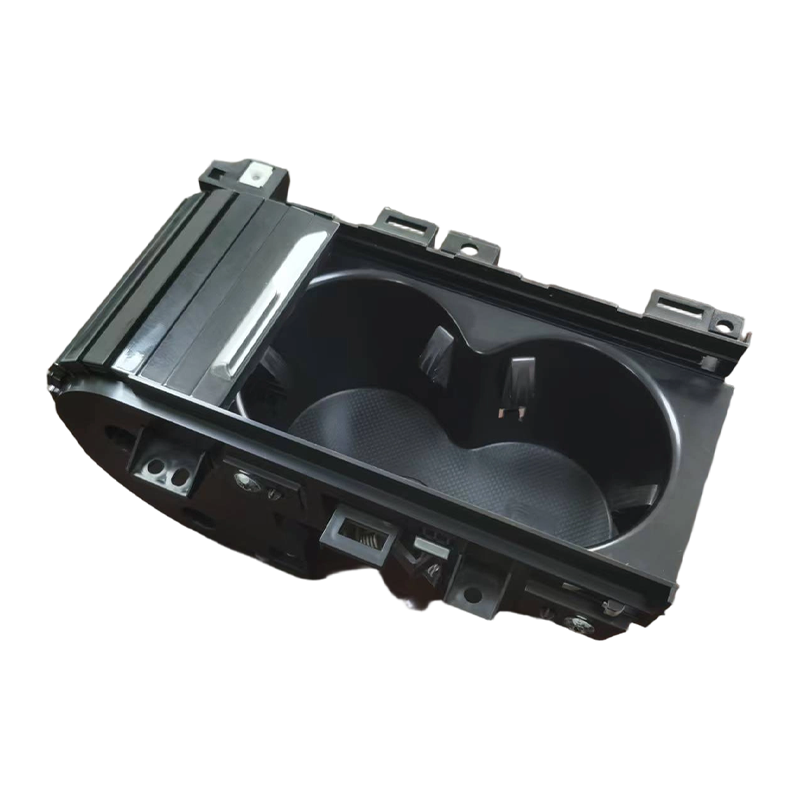

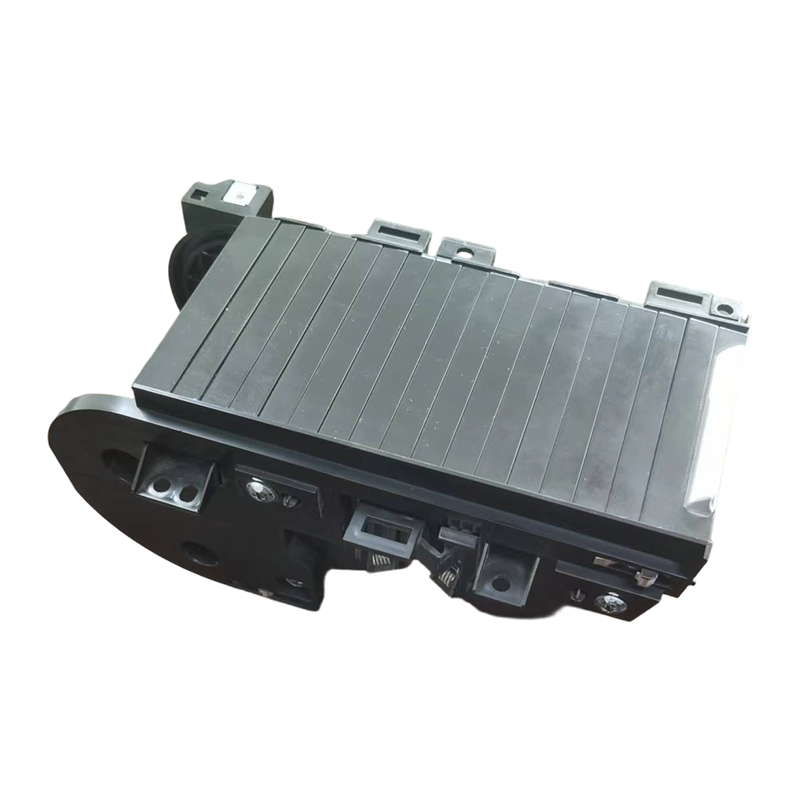

Forma ta jest używana głównie do produkcji zespołów uchwytów na kubki z roletami do konsoli środkowych wnętrz samochodowych. Ma zastosowanie do modułów tablicy rozdzielczej lub konsoli podłogowej w pojazdach osobowych (samochody osobowe, SUV, MPV) i jest dostarczany do dostawców motoryzacyjnych i producentów OEM.

◆

Typowe problemy i rozwiązania

Głośne lub oporne przesuwanie się osłony rolki w szynach.

Zoptymalizuj kąty pochylenia i równomierność polerowania/teksturowania powierzchni w obszarach szynowych; sprawdź luzy pasowania suwaka, aby zapobiec wypływom i zadziorom.

Ślady zlewu na krawędziach obudowy uchwytu na kubek lub w miejscach mocowania zatrzaskowego.

Zoptymalizuj lokalizację przewężki lub zwiększ lokalne ciśnienie docisku poprzez analizę przepływu w formie; dostosować wydajność chłodzenia w odpowiednich obszarach, aby zapewnić równomierne chłodzenie.

Zużycie wymiarów szyn i zwiększony luz po długich seriach produkcyjnych.

Do wkładek do formowania szyn należy stosować stal trudnościeralną z azotowaniem/powlekaniem; wkładki konstrukcyjne jako wymienne dla łatwiejszej konserwacji.

⏺

Ważne uwagi

1 Przed zaprojektowaniem formy dostarcz kompletny rysunek montażowy 3D elementu rolety, aby potwierdzić relacje między częściami i ścieżki ruchu.

2 Określ dokładnie gatunek tworzywa sztucznego i dodatki (np. zawartość włókna szklanego) w celu ustalenia skurczu i oceny doboru stali.

3 Regularnie czyść pozostałości oleju i zanieczyszczenia z obszarów suwaków i szyn; sprawdź układ smarowania, aby zapewnić płynną pracę mechanizmu.

Wymiary produktu	110x183x86
Materiał produktu	Komputer ABS
Cena produktu	1,3 dolara amerykańskiego
Czas dostawy produktu	30 dni
Cena formy	21 000 dolarów
Czas produkcji formy	50 dni
Warunki wysyłki	FOB Szanghaj
Warunki płatności	T/T
Materiał formy	NAK80
Metody testowania	CMM
Żywotność formy	500 tys
Okres gwarancji	12 miesięcy

P: 10. Jeśli chcę opracować produkt zawierający części formowane wtryskowo, jakiego rodzaju pomocy możecie udzielić?

Możemy zapewnić pełne wsparcie, począwszy od przeglądu rozwoju produktu i projektu konstrukcyjnego, po produkcję form, formowanie wtryskowe objętościowe, drukowanie i montaż. Możemy współpracować z klientami na wczesnych etapach rozwoju produktu, aby zoptymalizować projekty pod kątem redukcji kosztów i poprawy produktywności.

P: 9. Jaka jest polityka jakości firmy?

Firma zawsze przestrzega polityki jakości „Precyzja, wysoka wydajność, jakość kucia” i stara się zapewniać klientom wysokiej jakości usługi dzięki zaawansowanej technologii i doskonałemu zespołowi zarządzającemu.

P: 8. Jakie są Twoje przewagi konkurencyjne w porównaniu z innymi przedsiębiorstwami zajmującymi się formami?

Nasze zalety polegają na połączeniu singapurskiej technologii precyzyjnych form, zaawansowanego sprzętu produkcyjnego (obszernie importowane maszyny CNC i wtryskarki), kompleksowego, kompleksowego procesu produkcyjnego (od projektu do montażu) oraz ścisłego systemu zarządzania jakością certyfikowanego przez IATF 16949.

P: 6.W jakich dziedzinach znajdują zastosowanie głównie produkty firmy?

Nasze produkty znajdują szerokie zastosowanie, głównie w obszarach takich jak wnętrza samochodów, nowe stosy ładowania energii i sprzęt AGD.
